Скоба крепления двигателя веломотора KOMATCU mod.A

Скоба крепления двигателя веломотора KOMATCU mod.A

Крепёжная скоба предназначена для фиксации двухтактного двигателя веломотора KOMATCU модификации A на раме велосипеда. Она используется в составе крепления силового агрегата и прижимает его к выбранному участку рамы через сопряжённые детали и крепёж. Такая запчасть нужна при сборке моторизированного велосипеда, восстановлении штатного крепления или замене деформированной, повреждённой либо утраченной скобы.

Назначение и конструкция

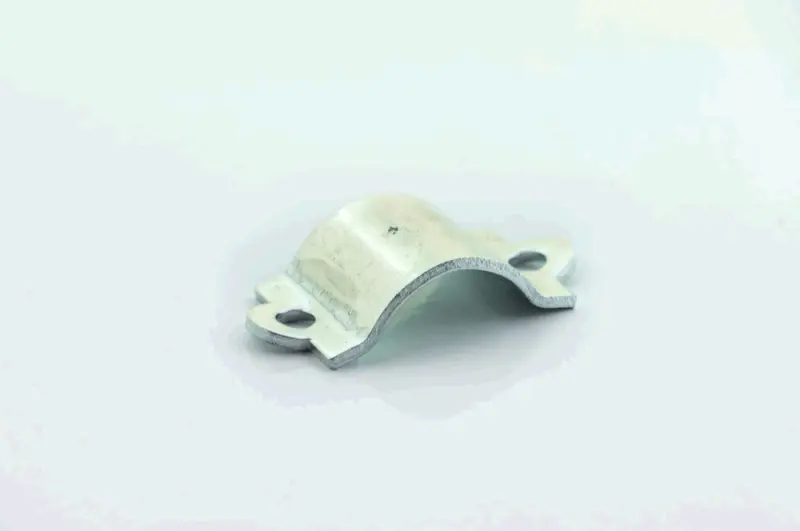

Деталь выполнена в форме изогнутой седловидной скобы. Центральная дуга рассчитана на охват цилиндрической поверхности, а по краям расположены две плоские площадки с крепёжными отверстиями. При затяжке соединения скоба участвует в создании прижима, который удерживает двигатель относительно трубы рамы. В самой детали нет подвижных частей, поэтому при подборе решающее значение имеют её геометрия, положение отверстий и соответствие остальным частям крепления.

Скоба относится именно к исполнению KOMATCU mod.A. Обозначение модификации необходимо учитывать отдельно от общего названия веломотора: крепления разных версий могут отличаться изгибом, межосевым расстоянием отверстий и способом сопряжения с двигателем. Совместимость с другими модификациями, моторами похожей конструкции или универсальными наборами без предварительной примерки не предполагается.

Что проверить при выборе

• Модификацию двигателя. Запчасть выбирают для веломотора KOMATCU mod.A; название производителя без совпадения версии недостаточно для точного подбора.
• Форму старой скобы. Сравните ширину детали, высоту и радиус центрального изгиба, очертания боковых площадок и их положение относительно дуги.
• Крепёжные отверстия. Должны совпасть их диаметр, межосевое расстояние и расположение относительно сопряжённой части крепления.
• Место посадки на раме. Скоба должна соответствовать диаметру и форме трубы в точке установки, прилегать без заметного перекоса и не требовать принудительного разгибания.
• Состояние остальных деталей. Перед сборкой проверьте крепёж, резьбу, ответную часть и посадочные поверхности двигателя: новая скоба не устраняет износ или деформацию соседних компонентов.

Установка и контроль крепления

Перед монтажом двигатель размещают в требуемом положении и проверяют, что его опоры нормально сопрягаются с трубами рамы. Скобу устанавливают центральной дугой к соответствующей цилиндрической поверхности, после чего совмещают оба отверстия с креплением. Гайки или болты сначала наживляют без окончательной затяжки, чтобы сохранить возможность выровнять двигатель. Соединение затягивают равномерно с обеих сторон: односторонняя затяжка способна перекосить скобу и ухудшить прилегание.

Деталь не должна устанавливаться с заметным боковым смещением, опираться только краями или свободно перемещаться после затяжки. Недопустимо компенсировать несовпадение отверстий сильным изгибанием скобы: это указывает на неподходящую геометрию крепления. Также необходимо убедиться, что в зоне установки не пережаты тросы и топливная магистраль, а положение двигателя не нарушает прохождение приводной цепи и расположение соседних компонентов.

После первой поездки крепление осматривают повторно: проверяют отсутствие смещения двигателя, ослабления резьбовых соединений, деформации скобы и следов перемещения в месте контакта. Периодический контроль особенно уместен после ремонта, разборки двигателя или эксплуатации на неровных дорогах. Скоба KOMATCU mod.A подходит для точечного восстановления крепления без замены исправных деталей веломотора, если её форма и отверстия полностью совпадают с установленной системой фиксации.
