Поршень веломотора STD Ø47,00 KOMATCU mod.A

Поршень веломотора STD Ø47,00 KOMATCU mod.A

Поршень номинального размера предназначен для ремонта цилиндро-поршневой группы веломотора с диаметром цилиндра 47 мм. Деталь перемещается внутри цилиндра, участвует в сжатии топливовоздушной смеси и через поршневой палец передает усилие на шатун. Исполнение STD выбирают для цилиндра стандартного размера, который не растачивался под увеличенный ремонтный поршень. Вариант mod.A следует учитывать вместе с диаметром и геометрией снятой детали.

Назначение и причины замены

Состояние поршня непосредственно связано с компрессией и стабильностью работы двигателя. Замена требуется при задирах на юбке, повреждении днища, износе канавок под кольца, люфте в соединении с пальцем или несоответствии поршня фактическому размеру цилиндра. Такие дефекты могут сопровождаться ухудшением запуска, снижением тяги, посторонним металлическим звуком и падением компрессии. Новый поршень устанавливают после дефектовки цилиндра и сопряженных деталей, поскольку одна только замена поршня не устранит износ или повреждение поверхности цилиндра.

Две канавки рассчитаны на установку двух поршневых колец. Кольца уплотняют пространство между поршнем и стенкой цилиндра, а палец соединяет поршень с шатуном. Стопорные кольца фиксируют палец от осевого перемещения. Все эти детали должны работать согласованно: свободное перемещение, чрезмерный зазор или неправильная посадка способны ухудшить результат ремонта.

Что проверить при подборе

Основной параметр этой позиции — диаметр 47,00 мм в стандартном размере STD. До заказа необходимо определить фактический диаметр цилиндра и убедиться, что он сохранил номинальный размер. Проверять только обозначение веломотора недостаточно: у похожих двигателей встречаются различия по диаметру поршневого пальца, высоте поршня, расположению отверстия под палец, форме днища, ширине и положению кольцевых канавок. Эти параметры сравнивают со снятым поршнем и измеряют подходящим инструментом.

Обозначение mod.A указывает на конкретный вариант исполнения. При замене следует сопоставить общую высоту, расстояние от оси пальца до днища и края юбки, количество канавок, форму окон или вырезов, а также расположение стопоров колец. Особенно важна высота относительно пальца: внешне близкие поршни одного диаметра могут по-разному располагаться в цилиндре и не быть взаимозаменяемыми.

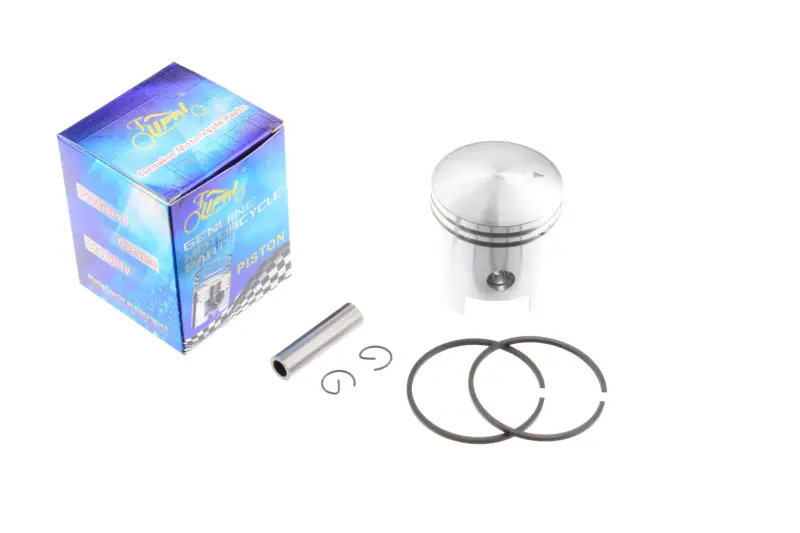

Состав поршневого набора

• поршень STD диаметром 47,00 мм;
• два поршневых кольца;
• поршневой палец;
• два стопорных кольца пальца.

Наличие сопряженных деталей в одном наборе позволяет заменить поршень, кольца и крепление пальца за одну разборку двигателя. Перед монтажом каждый компонент проверяют на отсутствие повреждений и соответствие посадочным местам. Старые стопорные кольца повторно не используют, если они деформированы, ослаблены или имеют следы повреждения.

Рекомендации по установке

Монтаж выполняют на чистых деталях после проверки цилиндра, шатуна и посадки пальца. Поршень должен перемещаться без заклинивания с предусмотренным для двигателя тепловым зазором. Кольца устанавливают в соответствующие канавки без чрезмерного растягивания; их замки располагают относительно стопорных штифтов канавок. Стопорные кольца полностью заводят в проточки, после чего контролируют надежность фиксации пальца. При сборке поршень и поверхность цилиндра смазывают маслом, применяемым для этого двигателя.

После ремонта двигатель запускают только после окончательной проверки сборки и отсутствия посторонних предметов в картере и цилиндре. В первые циклы работы контролируют запуск, компрессию и отсутствие необычного шума. Точный подбор STD Ø47,00 и версии mod.A помогает восстановить нормальную работу поршневой группы без установки неподходящей по геометрии детали.
