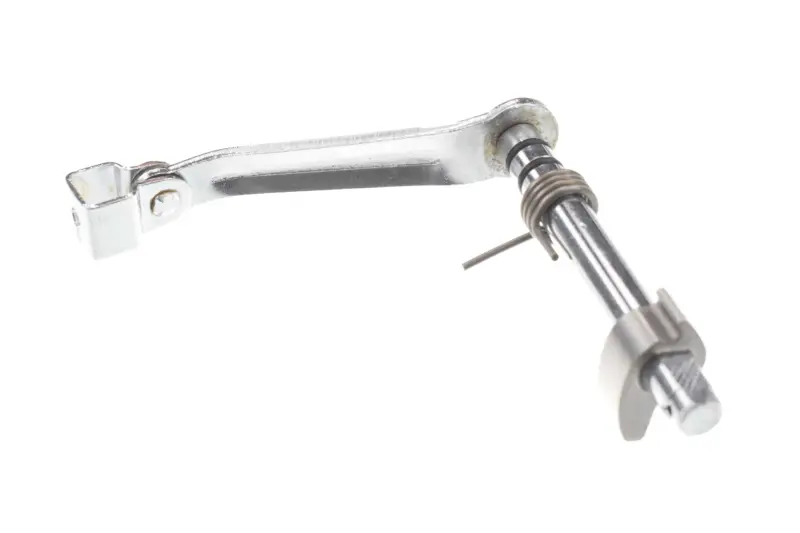

Рычаг включения сцепления 4T CG150 KOMATCU (mod.A)

Рычаг включения сцепления 4T CG150 KOMATCU (mod.A)

Деталь предназначена для механического привода сцепления четырехтактных мотоциклетных двигателей семейства CG150. Она принимает усилие от троса и передает его внутреннему механизму выключения сцепления. При нажатии ручного рычага вал поворачивается, а его фигурная часть воздействует на механизм выжима. После отпускания органа управления возвратная пружина помогает вернуть наружный рычаг в исходное положение.

Конструкция объединяет наружное плечо для соединения с приводом, вал, возвратную пружину и профилированную исполнительную часть. Такая компоновка используется в правой части двигателя и связывает тросовое управление с механизмом сцепления внутри крышки. От правильного положения детали зависит полный ход привода: сцепление должно размыкаться при выжиме и возвращаться после отпускания ручного рычага.

Совместимость и подбор

Основное назначение этой модификации — двигатели CG150 объемом 150 см³ с четырехтактной схемой. Для детали также заявлена применяемость на ряде мотоциклов с соответствующим силовым агрегатом, включая отдельные модели Geon, Kinlon, Lifan, Loncin, Musstang, Spark, Viper, Zongshen и ZUBR. Название мотоцикла само по себе не всегда определяет конструкцию установленного двигателя, поэтому перед заказом необходимо сопоставить новую деталь со снятым рычагом.

При сравнении учитывают общую длину и форму вала, расположение наружного плеча, конфигурацию исполнительного конца, способ соединения с тросом и устройство возвратной пружины. Важны также направление изгибов, положение упоров и ориентация частей относительно крышки двигателя. Обозначение mod.A указывает на конкретный вариант исполнения: его нельзя автоматически заменять другой модификацией только по совпадению CG150 в названии.

• Тип детали: рычаг с валом привода сцепления.
• Назначение: передача движения от троса к механизму выключения сцепления.
• Семейство двигателя: CG150.
• Тактность: четырехтактный двигатель.
• Исполнение: KOMATCU mod.A.
• Конструктивные части: наружный рычаг, вал, возвратная пружина и фигурный исполнительный конец.

Когда требуется замена

Проверить состояние рычага стоит при затрудненном выжиме, неполном возврате управления, увеличенном люфте, заедании или заметной деформации наружного плеча. Причиной подобных симптомов могут быть и другие части привода — трос, регулировочные узлы либо компоненты сцепления под крышкой. Поэтому перед ремонтом проверяют весь путь передачи усилия и убеждаются, что неисправность связана именно с рычагом или его валом.

Установка и регулировка

Монтаж выполняют с учетом положения снятой детали. Вал должен занять штатное место без перекоса, исполнительный конец — правильно взаимодействовать с механизмом выжима, а пружина — быть установлена в предусмотренной ориентации. Наружное плечо располагают так, чтобы трос работал по нормальной траектории, не заламывался и не касался соседних деталей. Принудительная посадка при несовпадении сопрягаемых частей может повредить рычаг или элементы крышки.

После сборки регулируют свободный ход привода по требованиям конкретного мотоцикла. Слишком большое ослабление троса не позволит полностью выключать сцепление, а чрезмерное натяжение может оставить механизм частично выжатым. До поездки проверяют плавность движения, возврат наружного рычага и отсутствие заеданий во всем диапазоне. Если конфигурация старой детали отличается от KOMATCU mod.A, необходимо подобрать вариант, полностью совпадающий с конструкцией установленного двигателя.
