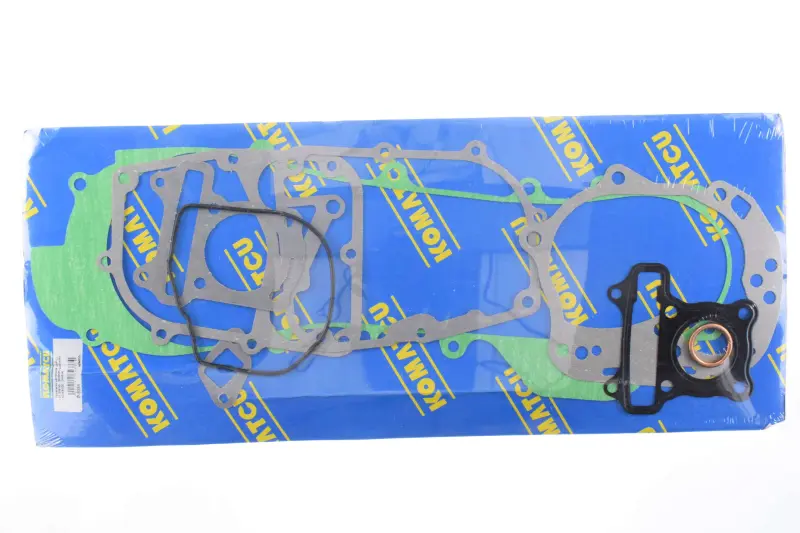

Набор прокладок двигателя 4T GY6 50 Ø39 мм, L-460 мм KOMATCU mod.A

Набор прокладок двигателя KOMATCU для 4T GY6 50

Комплект предназначен для обслуживания четырехтактного двигателя семейства GY6 50 с диаметром цилиндра 39 мм. В набор входят прокладки разных контуров, необходимые при разборке нескольких соединений двигателя и корпуса привода. Исполнение mod.A и параметр L-460 мм помогают отличить этот вариант от комплектов для цилиндров другого диаметра или иной длины крышки привода.

Прокладки устанавливаются между сопрягаемыми деталями, заполняют небольшие неровности поверхностей и обеспечивают плотность соединений после сборки. Их заменяют, когда двигатель разбирают для ремонта, обслуживания цилиндропоршневой группы, снятия крышек либо устранения следов масла в местах соединения деталей. Старые прокладки могут быть сжаты, надорваны или повреждены во время демонтажа, поэтому перед обратной сборкой состояние каждого уплотняемого контура проверяют отдельно.

Что учитывать при подборе

Обозначение GY6 объединяет несколько конструктивных вариантов двигателей, поэтому одного указания рабочего объема недостаточно. Для выбора этого набора нужно одновременно проверить тип двигателя 4T GY6 50, диаметр цилиндра 39 мм, исполнение mod.A и параметр L-460 мм. Последний относится к длинной прокладке крышки привода: ее длина и форма должны соответствовать установленной крышке.

• Тип двигателя: четырехтактный GY6 50.
• Диаметр цилиндра: 39 мм.
• Параметр прокладки крышки привода: L-460 мм.
• Вариант исполнения: mod.A.
• Назначение: комплект прокладок для разъемных соединений двигателя и крышек.

Перед выбором сравните старые прокладки с новым набором по наружному контуру, расположению крепежных отверстий, внутренним вырезам и проходам. Особенно внимательно проверьте прокладку крышки привода: у двигателей одного семейства встречаются разные варианты корпуса, а несовпадение длины или отверстий не позволяет правильно уложить деталь. Диаметр 39 мм следует сопоставить с фактическим цилиндром, поскольку для GY6 предлагаются похожие комплекты на 47 мм и другие размеры.

Подготовка к установке

После разборки сопрягаемые плоскости очищают от остатков прежней прокладки и загрязнений, не повреждая посадочные поверхности. Новый контур укладывают без перекосов и совмещают со всеми отверстиями. Прокладка не должна перекрывать предусмотренные конструкцией каналы или выступать внутрь соединения. Крепеж затягивают в последовательности и с усилием, указанными в руководстве по обслуживанию конкретного двигателя.

До начала сборки удобно разложить детали набора рядом со снятыми прокладками и определить место каждой по форме. Такой порядок снижает риск перепутать близкие по размеру контуры и позволяет заранее обнаружить несоответствие модификации. Герметизирующие составы применяют только там и в том количестве, которые предусмотрены ремонтной документацией: избыток состава не исправляет неверно подобранную форму прокладки.

Набор KOMATCU mod.A подходит для планового ремонта или восстановления разобранного 4T GY6 50 при совпадении всех указанных параметров. Точная проверка диаметра цилиндра, длины прокладки крышки и конфигурации отверстий позволяет собрать двигатель без подрезания деталей и повторного демонтажа из-за несовместимого контура.
