Прокладка редуктора Yamaha JOG 3KJ паронитовая KOMATCU mod.A

Паронитовая прокладка редуктора Yamaha JOG 3KJ KOMATCU mod.A

Прокладка предназначена для установки между сопрягаемыми частями корпуса редуктора скутера Yamaha JOG 3KJ. Она повторяет контур соединения, разделяет металлические поверхности и уплотняет стык после сборки. Такая деталь нужна при обслуживании трансмиссии, снятии крышки редуктора, устранении следов утечки смазки или восстановлении разобранного механизма.

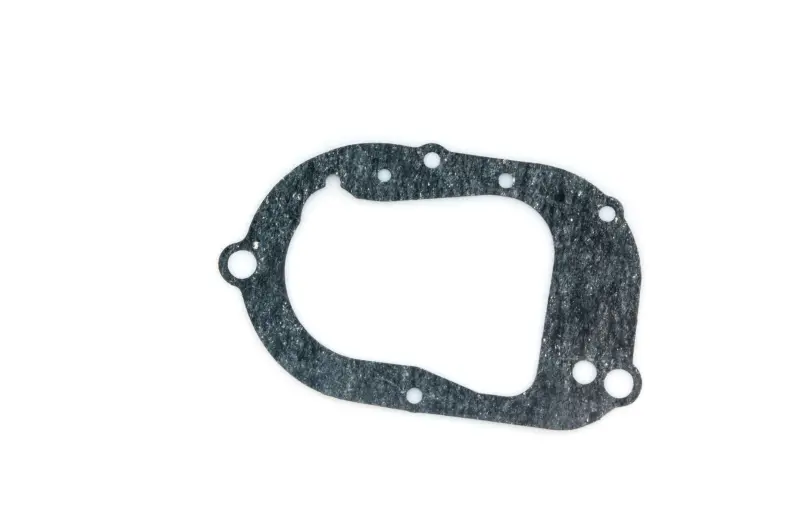

Модель изготовлена из паронита и представлена в исполнении mod.A. По контуру расположены монтажные отверстия разного диаметра, а внутри предусмотрен крупный проем, соответствующий форме закрываемой полости. Правильное совпадение внешнего контура, внутреннего выреза и всех точек крепления позволяет установить прокладку без перекрытия технологических зон и без смещения относительно корпуса.

Назначение детали

В собранном редукторе прокладка находится между неподвижными привалочными поверхностями. После равномерного прижатия крышкой паронит заполняет небольшие неровности стыка и помогает сохранять герметичность корпуса. Это необходимо для удержания редукторной смазки внутри механизма и защиты соединения от проникновения дорожной пыли и влаги через плоскость разъема.

Прокладку обычно меняют после разборки корпуса, если прежняя деталь прилипла к поверхности, надорвалась, расслоилась, потеряла форму или перестала уплотнять соединение. Повторное применение поврежденной прокладки может оставить неплотные участки по периметру. Новая деталь также требуется после ремонта крышки либо внутренних компонентов редуктора, когда корпус необходимо собрать заново.

Что проверить при выборе

• Модель скутера: заявленная совместимость относится к Yamaha JOG 3KJ с двухтактным двигателем объемом 50 см³.
• Место установки: это прокладка корпуса редуктора, поэтому ее не следует путать с прокладками цилиндра, картера вариатора или другими уплотнениями двигателя.
• Исполнение: товар обозначен как mod.A; при наличии разных вариантов для одной модели следует выбрать исполнение, соответствующее установленной детали.
• Геометрия: сравните старую прокладку с новой по внешнему контуру, форме центрального проема, числу отверстий и их расположению.
• Состояние корпуса: перед сборкой проверьте плоскости крышки и основания на загрязнение, остатки прежнего уплотнения и механические повреждения.

Рекомендации по установке

Работу выполняют на очищенном разобранном корпусе. Остатки прежней прокладки и загрязнения удаляют с обеих контактных поверхностей, стараясь не оставлять царапин и задиров. Новую прокладку укладывают без перегибов, совмещая весь контур и крепежные отверстия. Она не должна заходить внутрь полости, выступать поперек стыка или удерживаться в перекошенном положении.

Крышку устанавливают аккуратно, не сдвигая уплотнение. Крепеж затягивают равномерно с соблюдением порядка и момента, предусмотренных руководством по ремонту Yamaha JOG 3KJ. Избыточное усилие не компенсирует повреждение плоскостей и способно деформировать крышку, поэтому состояние корпуса необходимо оценить до окончательной сборки. После обслуживания проверяют стык по всему периметру и контролируют отсутствие следов смазки во время первых поездок.

KOMATCU mod.A подходит для планового обслуживания и восстановления редуктора Yamaha JOG 3KJ, если конфигурация установленного соединения совпадает с этой версией. Предварительное сравнение демонтированной детали по форме и отверстиям помогает выбрать правильный вариант и подготовить корпус к герметичной сборке.
