Паронитовая прокладка крышки редуктора Suzuki AD50 KOMATCU mod.A

Прокладка крышки редуктора Suzuki AD50 KOMATCU mod.A

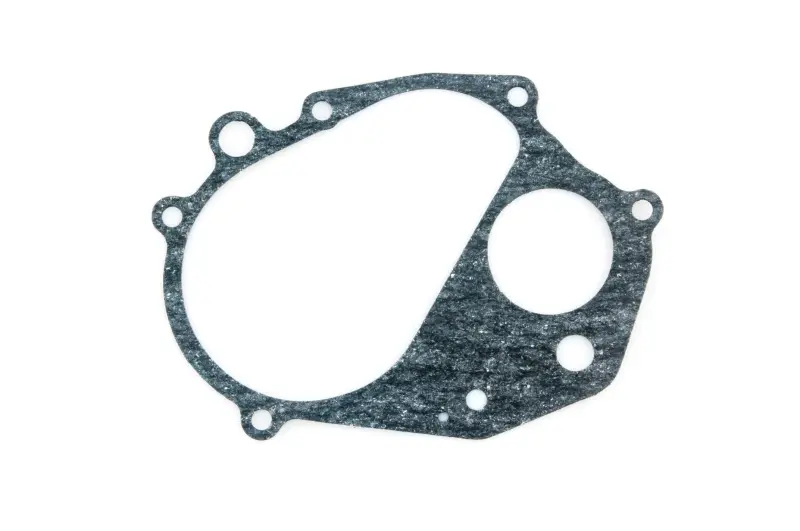

Паронитовая прокладка предназначена для установки по плоскости разъема крышки редуктора скутера Suzuki AD50 Address с двигателем объемом 50 см³. Деталь повторяет контур соединения и располагается между сопрягаемыми поверхностями корпуса и крышки. Ее используют при сборке трансмиссии после обслуживания, разборки редуктора или замены ранее установленного уплотнения.

Цельная плоская форма включает большое фигурное внутреннее окно, отдельное круглое отверстие и несколько отверстий меньшего диаметра. Крепежные точки распределены по внешнему контуру. Такое расположение необходимо учитывать при подборе: прокладка должна укладываться без растяжения, перекоса и самостоятельной доработки, а все технологические проходы и места крепления должны оставаться открытыми.

Как проверить совместимость

Обозначение Suzuki AD50 является основным критерием применяемости, однако перед установкой нужно учесть конфигурацию конкретного редуктора. Эта прокладка представлена в исполнении mod.A, поэтому одного совпадения марки и рабочего объема скутера недостаточно. На технике одной модели могут встречаться различия, связанные с модификацией или ранее замененными деталями корпуса.

• Модель: Suzuki AD50 Address.
• Назначение: уплотнение плоскости разъема крышки редуктора.
• Материал: паронит.
• Исполнение: mod.A.
• Производитель детали: KOMATCU.

Для уверенного выбора положите снятую прокладку на ровную поверхность и сравните ее с контуром новой детали. Проверяйте общую геометрию, расположение наружных выступов, крепежных отверстий, большого фигурного окна, круглого прохода и малых технологических отверстий. Совпадение каждого участка важнее приблизительного сходства силуэта. Если прежняя прокладка повреждена или частично разрушена, ориентируйтесь также на плоскость крышки и ответные каналы корпуса.

Подготовка и установка

Прокладку устанавливают на чистые сопрягаемые поверхности. После снятия крышки необходимо удалить остатки прежнего уплотнения и загрязнения, не оставляя фрагментов по краям отверстий. Плоскости следует осмотреть на наличие задиров, деформации и налипшего материала: такие дефекты могут помешать равномерному прилеганию новой детали.

Перед окончательной сборкой совместите прокладку с корпусом без усилия. Крепежные и технологические отверстия должны располагаться соосно, а кромки не должны заходить внутрь предусмотренных проходов. Не следует увеличивать отверстия или подрезать контур для посадки на несовпадающую крышку — такое расхождение указывает на другую конфигурацию детали.

Крышку устанавливают без смещения прокладки и затягивают крепеж равномерно, соблюдая порядок и усилие, предусмотренные руководством по обслуживанию Suzuki AD50. Чрезмерная или неравномерная затяжка способна нарушить прилегание плоскостей. Применение дополнительных составов допускается только тогда, когда это предусмотрено технологией ремонта конкретного редуктора.

Когда нужна замена

Новую прокладку целесообразно подготовить к плановой разборке редуктора заранее. Повторно использовать деталь с разрывами, расслоением, продавленными краями или поврежденными перемычками не следует. После сборки проверьте соединение крышки по всему периметру и убедитесь, что прокладка нигде не сместилась наружу. Правильное сопоставление версии mod.A и аккуратная подготовка плоскостей помогают выполнить обслуживание без подгонки детали на месте.
