Главный тормозной цилиндр правый 4T GY6 50 KOMATCU mod.A

Правый главный тормозной цилиндр KOMATCU для 4T GY6 50

Тормозная машинка KOMATCU mod.A предназначена для установки на правую сторону руля четырехтактного скутера семейства GY6 50. Она объединяет ручной рычаг, корпус главного цилиндра, бачок для тормозной жидкости, крепление к рулю и место присоединения гидравлического шланга. Такая компоновка позволяет заменить узел в сборе, когда штатная машинка повреждена, негерметична или перестала обеспечивать нормальную работу гидравлического тормоза.

Назначение и принцип работы

При нажатии на рычаг поршень внутри главного цилиндра создает давление в гидравлической магистрали. Усилие передается по тормозному шлангу к суппорту, поэтому состояние машинки непосредственно влияет на ход рычага и работу соответствующего тормозного контура. Встроенный бачок служит резервуаром для жидкости, а его крышка обеспечивает доступ при заполнении и обслуживании системы.

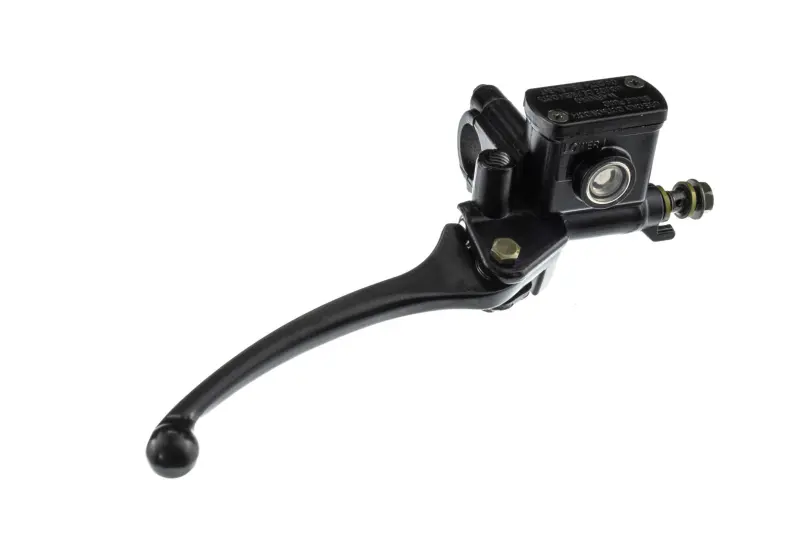

Правое исполнение определяет положение детали на руле и направление рычага. Корпус выполнен в черном цвете, рычаг имеет закругленный наконечник, а бачок снабжен контрольным окном. В конструкции предусмотрены разъемный зажим для фиксации на руле и резьбовой участок для подключения тормозной магистрали. Все эти элементы необходимо учитывать при сравнении с демонтированной машинкой: принадлежность скутера к семейству GY6 сама по себе не подтверждает совпадение каждого присоединительного параметра.

Что проверить при выборе

Модификация mod.A подбирается по фактической конфигурации штатной детали. У скутеров с обозначением GY6 50 могут различаться форма корпуса, высота бачка, расположение выхода под шланг и компоновка органов управления возле правой рукоятки. До установки следует сопоставить общий силуэт машинки и положение ее основных точек подключения.

• Сторона установки: требуется именно правая машинка с рычагом, направленным к правой рукоятке.
• Тип тормоза: деталь рассчитана на гидравлическую систему с главным цилиндром и шлангом, а не на привод тросом.
• Посадка на руле: сравните форму и расположение зажима, чтобы корпус занял штатное положение и не мешал соседним органам управления.
• Подключение магистрали: проверьте направление выхода, тип соединения и расположение шланга относительно корпуса.
• Габаритная конфигурация: сопоставьте высоту бачка, длину и изгиб рычага, а также свободное пространство возле облицовки и рулевого кожуха.

Обозначение GY6 50 указывает на заявленную область применения, а mod.A — на конкретный вариант исполнения. При наличии на скутере нестандартного руля, измененной облицовки или ранее установленной машинки другого типа подбор выполняют по самой детали и ее присоединениям, а не только по названию двигателя.

Установка и обслуживание

Во время монтажа корпус закрепляют в положении, при котором рычаг удобно нажимается, бачок расположен корректно, а шланг не натянут и не перегибается при повороте руля. Соединение гидравлической магистрали должно оставаться герметичным. После вскрытия системы ее заполняют жидкостью типа, предусмотренного изготовителем скутера, и удаляют воздух согласно сервисной процедуре конкретной модели. Смешивать жидкости неизвестного типа или выбирать их только по внешнему виду нельзя.

Перед поездкой проверяют отсутствие подтеканий, стабильный ход рычага и создание давления после нескольких нажатий. Затем работу тормоза контролируют сначала на неподвижном скутере и на малой скорости в безопасном месте. Если рычаг остается мягким, проваливается, давление не удерживается или возле соединений появляется жидкость, эксплуатацию прекращают до устранения причины. Для обслуживания тормозной гидравлики разумно обратиться к мастеру, если нет подходящего инструмента и опыта прокачки.

KOMATCU mod.A подходит для ремонта правой части рулевого управления скутера 4T GY6 50 при точном совпадении крепления, геометрии корпуса и подключения шланга. Внимательное сравнение со штатной машинкой помогает установить деталь без переделки соседних компонентов и восстановить нормальное управление гидравлическим тормозом.
