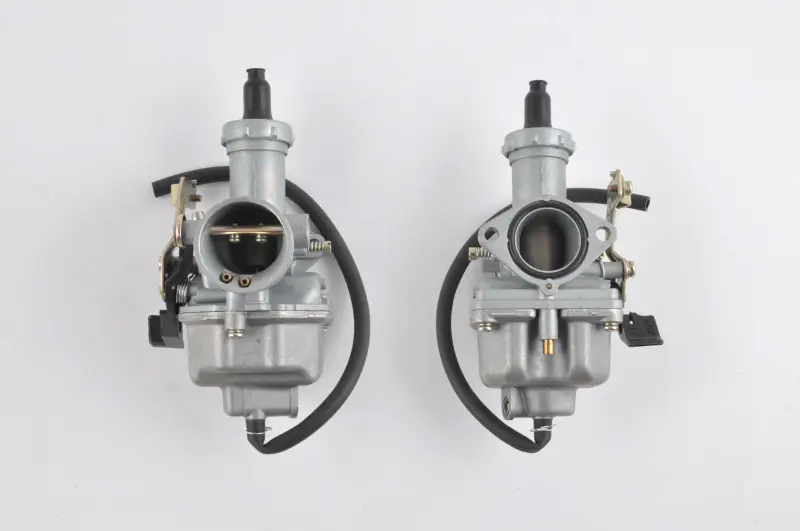

Карбюратор PZ30 для 4T CB/CG 200 под трос KOMATCU mod.A

Карбюратор PZ30 для двигателей CB/CG 200

Карбюратор KOMATCU mod.A предназначен для четырехтактных мотоциклетных двигателей семейства CB/CG 200. Модель PZ30 дозирует топливо, смешивает его с поступающим воздухом и изменяет количество смеси при повороте ручки газа. Механический привод дросселя рассчитан на управление тросом. Такая конфигурация подходит для ремонта мотоцикла, на котором уже установлен карбюратор соответствующего типа и сохранена штатная тросовая система управления.

Конструкция включает впускной канал, дроссельный механизм, поплавковую камеру, топливный штуцер, регулировочные винты и слив в нижней части. Фланец со стороны двигателя имеет два крепежных отверстия. Поплавковая камера поддерживает запас топлива, а жиклеры и внутренние каналы отвечают за его дозирование на запуске, холостом ходу и при открытии газа. Исправное взаимодействие этих частей необходимо для равномерной реакции двигателя на положение ручки газа.

Что учитывать при подборе

Обозначения PZ30 и CB/CG 200 являются основными ориентирами, но одной схожести названий двигателя недостаточно. Перед заказом сопоставьте старый карбюратор по форме и расположению крепежного фланца, расстоянию между отверстиями, диаметрам соединений со впускным патрубком и воздушным фильтром, положению топливного штуцера и доступному месту возле двигателя. Также должны совпадать тип наконечника троса газа, его рабочий ход и способ фиксации оболочки.

Отдельно проверьте конфигурацию органов управления. Эта версия имеет дроссель под трос, поэтому она должна соответствовать установленной на мотоцикле ручке газа и тросовой проводке. Не следует выбирать деталь только по предполагаемому объему двигателя: у мотоциклов с близкими силовыми агрегатами могут отличаться патрубки, крепление, воздушный фильтр, трос и заводская настройка топливной системы. Если прежний карбюратор сохранился, надежнее всего сравнить обе детали по всем точкам подключения.

Когда требуется замена

Поводом для диагностики карбюратора могут стать затрудненный запуск, неустойчивый холостой ход, провалы при открытии газа, зависание оборотов или подтекание топлива. Такие симптомы не всегда означают необходимость установки новой детали: сходные проявления возникают при загрязнении фильтра, негерметичности впуска, нарушении подачи топлива, неисправности зажигания или недостаточной компрессии. Замена оправдана после проверки системы и особенно актуальна при износе корпуса либо заслонки, повреждении резьб, деформации посадочных поверхностей или невозможности восстановить каналы очисткой.

Установка и первичная проверка

Монтаж выполняют на чистые соединительные поверхности с исправным уплотнением впуска. Топливный шланг прокладывают без перегибов и надежно фиксируют, а трос газа устанавливают так, чтобы он двигался свободно и не натягивался при повороте руля. После подключения дроссель должен полностью возвращаться в исходное положение. До запуска следует убедиться, что крепеж затянут равномерно, соединения не пропускают воздух, а топливо не вытекает из штуцеров, стыков и поплавковой камеры.

После монтажа двигатель прогревают и проверяют запуск, устойчивость холостого хода и реакцию на плавное открытие газа. Положение регулировочных винтов и подбор жиклеров должны соответствовать конкретному двигателю, впуску, выпуску и условиям эксплуатации; универсальная настройка для всех мотоциклов CB/CG 200 отсутствует. Регулировки выполняют последовательно, без резких изменений, ориентируясь на руководство по обслуживанию мотоцикла. Правильно подобранный и настроенный PZ30 восстанавливает управляемую подачу смеси и предсказуемую связь между ручкой газа и оборотами двигателя.
