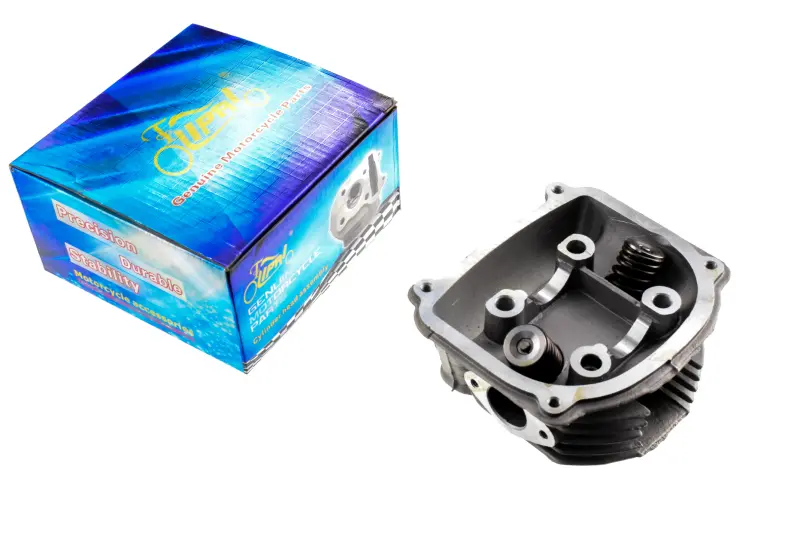

Головка цилиндра 4T GY6 150 с клапанами KOMATCU mod.A

Головка цилиндра KOMATCU mod.A для GY6 150

Головка цилиндра предназначена для ремонта четырехтактных двигателей семейства GY6 150, применяемых на китайских скутерах. Деталь устанавливается над цилиндром, закрывает камеру сгорания и служит основой для размещения клапанного механизма. Исполнение «голая, с клапанами» подходит для ремонта, при котором требуется заменить корпус головки и клапаны, а пригодные компоненты газораспределительного механизма можно проверить и использовать повторно либо подобрать отдельно.

Карточки этой модели указывают совместимость с двигателями 152QMI/1P52QMI и 157QMJ/1P57QMJ. При этом обозначение GY6 150 само по себе не исключает различий между версиями двигателя. Перед заказом необходимо проверить код мотора и исполнение mod.A, а также сопоставить новую деталь со снятой головкой. Основные точки сравнения — расположение крепежных отверстий, форма камеры сгорания, конфигурация впускного и выпускного каналов, посадочные поверхности, проход цепи ГРМ и места установки остальных деталей клапанного механизма.

Конструкция и назначение

В корпусе сформированы камера сгорания, впускной и выпускной каналы, посадочные зоны клапанов и отверстия для крепления к цилиндру. Наружное оребрение увеличивает площадь поверхности, через которую головка отводит тепло во время работы двигателя с воздушным охлаждением. В головке установлены два клапана с пружинами. Такая конфигурация избавляет от отдельного подбора самих клапанов, однако перед монтажом все равно нужно проверить состояние и посадку связанных компонентов.

Исправная головка поддерживает герметичность камеры сгорания и правильную работу впуска и выпуска. Замена требуется при трещинах корпуса, повреждении привалочной плоскости, износе седел или направляющих, нарушении резьбовых соединений и других дефектах, которые нельзя устранить в рамках обычного обслуживания. Причиной проверки головки также могут быть потеря компрессии, следы прорыва газов через соединение с цилиндром или неудовлетворительная работа клапанов. Окончательное решение о замене принимают после разборки и дефектовки.

Что проверить при выборе

• Тип двигателя: четырехтактный GY6 150; в характеристиках модели приведены коды 152QMI/1P52QMI и 157QMJ/1P57QMJ.
• Модификация: исполнение mod.A должно соответствовать установленной головке и конфигурации двигателя.
• Геометрия: сравните крепежные отверстия, контуры каналов, камеру сгорания и все сопрягаемые плоскости со снятой деталью.
• Формат поставки: это голая головка с клапанами, а не полностью собранная головка с крышкой и всем механизмом ГРМ.
• Смежные детали: заранее оцените состояние распредвала, рокеров, цепи и ее направляющих, крышки, крепежа и уплотнений, которые будут участвовать в сборке.

Рекомендации по установке

До сборки следует очистить сопрягаемые поверхности, осмотреть цилиндр и проверить отсутствие повреждений в местах прилегания. Для соединений используют подходящие новые прокладки и уплотнения, выбранные под конкретную конфигурацию двигателя. После установки выставляют фазы газораспределения и регулируют клапанные зазоры по требованиям обслуживаемого мотора. Крепеж затягивают в установленной последовательности и с моментом из технической документации двигателя: универсальное значение для всех вариантов GY6 применять нельзя.

После первого запуска проверяют герметичность соединений, отсутствие посторонних шумов и нормальную работу клапанного механизма. Правильная сверка модификации до разборки сокращает риск несовпадения каналов и посадочных мест, а предварительная дефектовка смежных деталей помогает выполнить ремонт комплексно, без повторного демонтажа головки.
