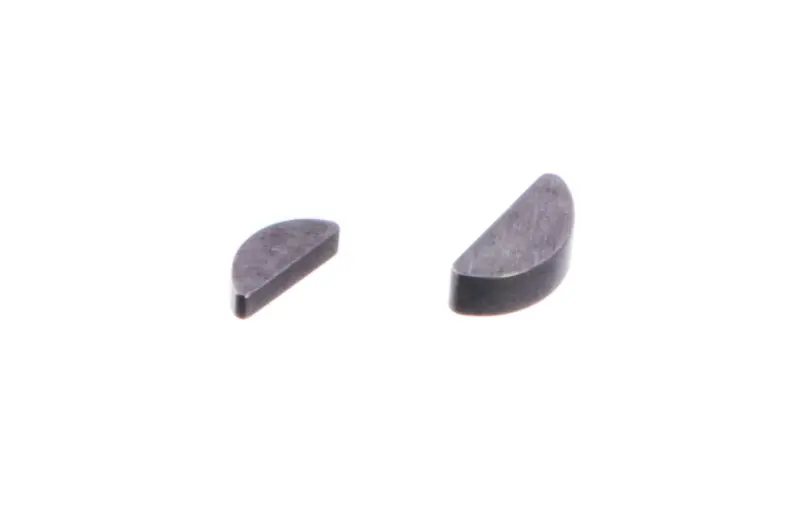

Комплект сегментных шпонок коленвала МТ, Днепр, Урал, К-750 JING mod.A, 2 шт.

Сегментные шпонки коленвала JING mod.A для МТ, Днепр, Урал и К-750

Комплект предназначен для ремонта коленчатого вала мотоциклов МТ, Днепр, Урал и К-750. В него входят две сегментные шпонки разного размера — большая и малая. Каждая деталь устанавливается в соответствующее шпоночное гнездо вала и совмещается с пазом устанавливаемой на вал детали. Такое соединение задает правильное взаимное положение сопрягаемых компонентов и не позволяет им произвольно смещаться относительно предусмотренной позиции при сборке.

Сегментная шпонка имеет характерный профиль с закругленной нижней частью и плоской верхней гранью. Закругленная сторона размещается в обработанном гнезде коленвала, а выступающая плоская часть входит в ответный паз ступицы, шестерни или другого устанавливаемого компонента. Глубокая посадка вала помогает шпонке занять устойчивое положение во время монтажа. При этом основное сопряжение деталей, состояние посадочных поверхностей и правильная затяжка крепежа должны оставаться исправными: шпонку нельзя использовать для компенсации люфта, поврежденного конуса или разбитого паза.

Что входит в комплект

• Большая сегментная шпонка — одна деталь для соответствующего большого гнезда коленчатого вала.
• Малая сегментная шпонка — одна деталь для посадочного места меньшего размера.
• Исполнение — JING mod.A, комплект из двух деталей с различающимися габаритами.
• Заявленная применимость — мотоциклы семейств МТ, Днепр, Урал и К-750.

Когда требуется замена

Шпонки проверяют при разборке соединений на коленвале, снятии маховика, шестерни либо другого компонента, установленного через шпоночный паз. Основанием для замены служат срезанные или замятые кромки, деформация сегмента, следы проворачивания, неплотная посадка либо повреждение, полученное при демонтаже. Повторно устанавливать деталь с нарушенной геометрией не следует: она может неправильно сесть в гнездо, мешать полной посадке сопрягаемого компонента и нарушить заданное угловое положение.

Как подобрать комплект

Перед заказом необходимо учитывать не только модель мотоцикла, но и фактическое исполнение двигателя и коленвала. На технике этих семейств встречаются узлы разных лет и модификаций, а во время прежнего ремонта мог быть установлен иной вал. Сравните старые шпонки с большой и малой деталями комплекта по длине, ширине, высоте сегмента, радиусу закругленной части и форме верхней грани. Одновременно осмотрите оба гнезда на валу и ответные пазы: новая шпонка должна соответствовать им по профилю без подгонки, которая меняет ее рабочую геометрию.

Рекомендации по установке

Перед сборкой удалите из гнезда загрязнения, остатки поврежденной детали и заусенцы, затем проверьте состояние кромок паза. Шпонка должна ровно располагаться закругленной частью в своем посадочном месте, не выпадать при аккуратной установке и не выступать так высоко, чтобы мешать сопрягаемому компоненту полностью занять штатное положение. Совмещайте ответный паз без перекоса и не затягивайте соединение, если деталь упирается в шпонку или садится не до конца.

Большая и малая шпонки поставляются парой, поэтому комплект удобен при плановой переборке или восстановлении коленвала, когда разобраны оба соответствующих соединения. До окончательной сборки проверьте каждый размер отдельно: различие деталей является функциональным, и переставлять их между посадочными местами нельзя. Моменты затяжки крепежа и порядок монтажа выбирают по руководству для конкретной модификации двигателя.
