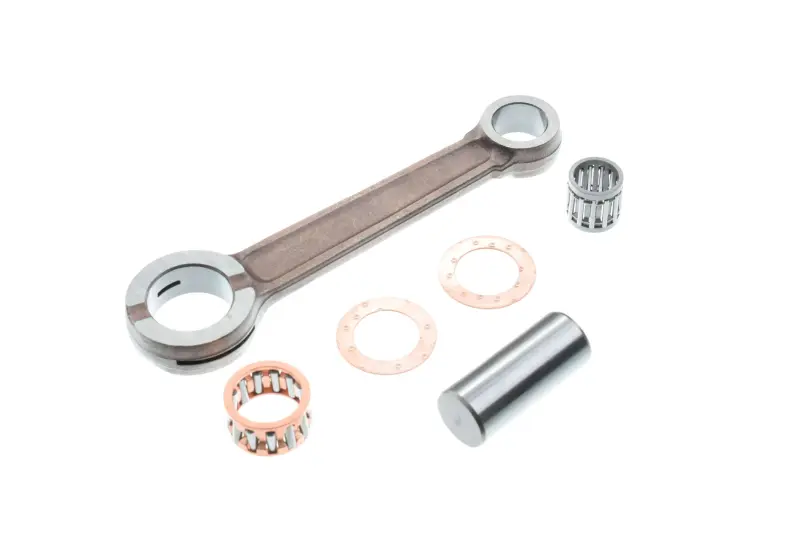

Шатун JAWA 350 с сепараторами, нижним пальцем и шайбами JING

Шатун JAWA 350 JING в комплекте для ремонта коленвала

Комплект предназначен для восстановления шатунного соединения в двигателе мотоцикла JAWA 350. Шатун связывает поршень с коленчатым валом: верхняя головка соединяется с поршневым пальцем, а нижняя устанавливается на шатунном пальце между щеками коленвала. При движении поршня деталь передает усилие на кривошипный механизм и одновременно изменяет угол относительно оси цилиндра, поэтому состояние посадочных поверхностей, подшипников и боковых шайб напрямую влияет на свободное движение соединения.

Состав и назначение деталей

Набор включает один шатун, два игольчатых сепаратора, нижний шатунный палец и две боковые шайбы. Такая комплектация позволяет заменить сопряженные детали одного шатунного соединения одновременно. Сепараторы удерживают игольчатые ролики в заданном положении и обеспечивают их организованное движение в соединениях головок шатуна. Нижний палец соединяет шатун со щеками коленвала, а шайбы устанавливаются по его сторонам и участвуют в формировании бокового положения детали.

• Один шатун: используется для ремонта одной стороны коленчатого вала.
• Два сепаратора: предназначены для подшипниковых соединений верхней и нижней головок.
• Нижний палец: служит осью нижней головки и запрессовывается в щеки коленвала.
• Две шайбы: размещаются по бокам нижней головки при сборке кривошипного механизма.

Когда требуется замена

Поводом для разборки и дефектовки служат стук со стороны кривошипного механизма, ощутимый радиальный люфт нижней головки, заедание подшипника, повреждение посадочных дорожек, задиры или деформация шатуна. Окончательное решение принимают после разборки и измерений: боковое перемещение само по себе нельзя оценивать без допуска, установленного для конкретной версии двигателя. Одновременно проверяют щеки и цапфы коленвала, центральную опору, посадки пальцев, поршневой палец и состояние поршневой группы. Новые детали не устраняют повреждения сопряженных поверхностей, если те уже вышли за допустимые размеры.

Как подобрать комплект

Обозначение JAWA 350 указывает на семейство применения, однако перед заказом необходимо определить модификацию двигателя и сопоставить набор со снятыми деталями. Для точного выбора сравнивают межосевое расстояние шатуна, диаметры отверстий его верхней и нижней головок, диаметр и длину нижнего пальца, ширину обеих головок, размеры сепараторов и толщину боковых шайб. Особенно внимательно проверяют размер соединения с поршневым пальцем: в различных исполнениях JAWA 350 встречаются отличающиеся варианты. Сравнение по объему двигателя без проверки геометрии недостаточно.

В двухцилиндровом двигателе JAWA 350 на коленвале применяются два шатуна, тогда как этот набор рассчитан на одно шатунное соединение. Если ремонтируются обе стороны, количество комплектов определяют после дефектовки всего коленчатого вала. При частичном ремонте также проверяют второй шатун, поскольку заметная разница в состоянии сопряжений может потребовать более полного восстановления механизма.

Особенности установки

Замена предусматривает снятие и разборку коленвала, выпрессовку старого пальца, правильное размещение сепаратора и шайб, а затем запрессовку нового пальца. Щеки должны быть собраны в предусмотренном взаимном положении, а палец — установлен перпендикулярно их плоскостям. После прессовой сборки контролируют свободу движения шатуна, боковой зазор и биение коленчатого вала по методике руководства для конкретной модификации JAWA.

Для операции необходимы пресс, подходящие оправки, измерительный инструмент и приспособление для проверки центровки. Ударная сборка может повредить палец, щеки или посадочные места, поэтому восстановление коленвала стоит поручать мастеру, располагающему оборудованием для распрессовки, запрессовки и окончательной правки. Перед монтажом двигателя нужно убедиться, что шатун перемещается без закусывания, а измеренные зазоры и биение соответствуют ремонтной документации выбранной модели.
