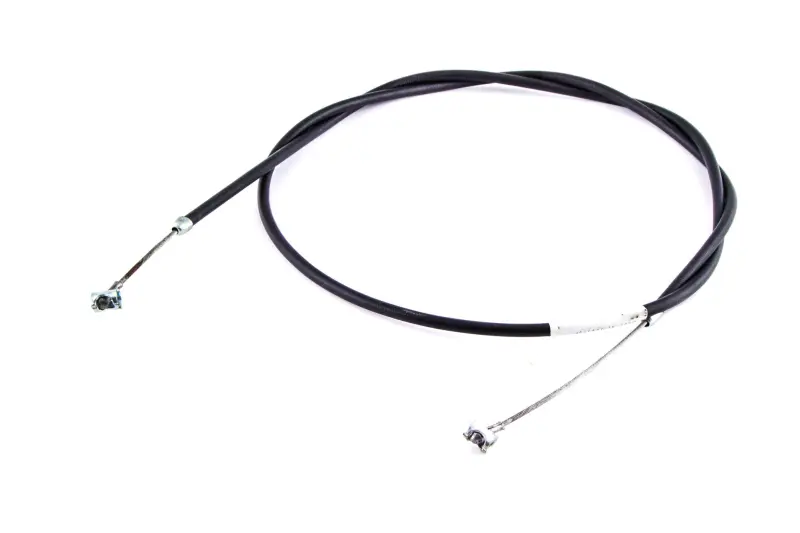

Трос сцепления Восход 1230 мм JING mod.A

Трос сцепления Восход JING mod.A длиной 1230 мм

Трос предназначен для механического привода сцепления мотоцикла Восход. При нажатии на рычаг он передает усилие к механизму выключения сцепления, позволяя водителю разъединять двигатель и трансмиссию при трогании, остановке и переключении передач. Это исполнение JING mod.A имеет заявленную длину 1230 мм и подходит для ремонта штатного тросового управления при совпадении размеров и конфигурации соединений.

Конструкция состоит из подвижного внутреннего троса, наружной черной оболочки и концевых металлических наконечников. Оболочка направляет внутренний трос по проложенному на мотоцикле маршруту, а наконечники соединяют его с ручным рычагом и исполнительным механизмом сцепления. Такая схема обеспечивает передачу движения без жесткой тяги и позволяет провести привод между рулем и двигателем с учетом поворота руля.

Что проверить при выборе

Главный размер этой модификации — 1230 мм. Перед заказом сопоставьте его с демонтированной деталью. У тросов одинакового назначения могут различаться общая длина, длина оболочки, величина свободных участков внутреннего троса, форма наконечников и расположение упоров оболочки. Обозначение mod.A также необходимо учитывать: наличие рядом версии mod.B не означает их полной взаимозаменяемости.

• Назначение: механическое управление сцеплением мотоцикла Восход.
• Заявленная длина: 1230 мм.
• Исполнение: JING mod.A.
• Конструкция: внутренний трос в гибкой черной оболочке, свободные концы и металлические соединительные наконечники.

Для уверенного подбора положите новый и старый трос рядом без натяжения. Сравните не только полный размер, но и длину оболочки, выход внутреннего троса с обеих сторон, форму каждого наконечника и места фиксации оболочки. Особенно внимательно проверяйте эти параметры, если на мотоцикле ранее менялись рычаг, кронштейн или механизм выключения сцепления. В названии позиции не указана конкретная модификация или год выпуска Восхода, поэтому принадлежность к марке сама по себе недостаточна для окончательного решения.

Установка и регулировка

До снятия старой детали запомните ее маршрут от рычага на руле до механизма сцепления. Новый трос прокладывают по тому же пути, сохраняя плавные изгибы и свободу движения при повороте руля. Оболочка должна правильно сесть в предусмотренные упоры, а оба наконечника — надежно войти в свои посадочные места. Неправильно установленный упор оболочки изменяет фактический ход внутреннего троса и мешает корректной настройке.

После монтажа регулируют свободный ход рычага в соответствии с требованиями мотоцикла. Для семейства Восход профильное руководство по обслуживанию указывает свободный зазор 5–10 мм на рычаге управления. После настройки следует несколько раз полностью нажать и отпустить рычаг, проверить возврат механизма, а затем повторно проконтролировать регулировку. Рычаг не должен оставаться постоянно натянутым, но его хода должно хватать для полного выключения сцепления.

Замена троса актуальна при обрыве, повреждении оболочки, деформации наконечников, заедании внутреннего троса или исчерпанном диапазоне регулировки. Одновременно стоит проверить состояние рычага, его посадочного места, упоров оболочки и исполнительного механизма: новый трос исправляет неисправность привода, но не устраняет износ сопряженных деталей. Правильно подобранное исполнение 1230 мм mod.A возвращает прямую связь между ручным рычагом и механизмом сцепления и позволяет точно настроить привод после ремонта.
