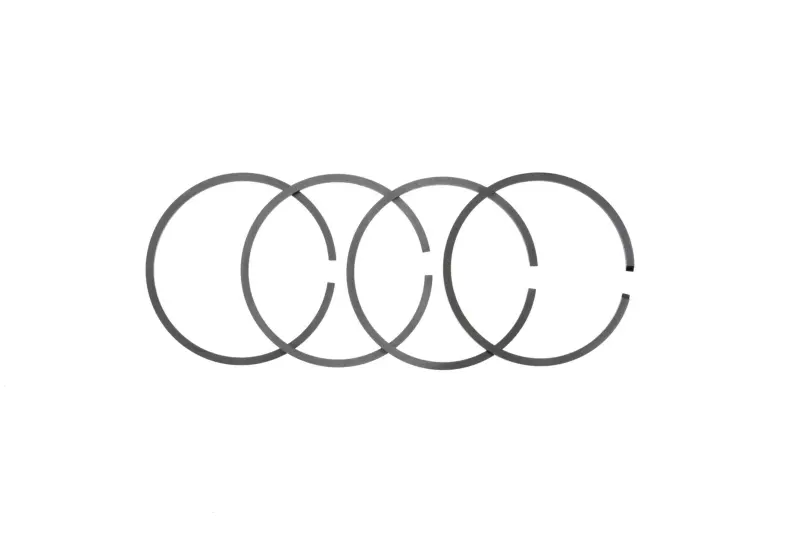

Поршневые кольца ИЖ Юпитер JING, 4-й ремонт, Ø63,00 мм, 4 шт.

Поршневые кольца ИЖ Юпитер JING, 4-й ремонт, Ø63,00 мм

Комплект предназначен для ремонта цилиндро-поршневой группы мотоциклов ИЖ Юпитер с цилиндрами, подготовленными под четвертый ремонтный размер. В набор входят четыре кольца диаметром 63,00 мм. Для двухцилиндрового двигателя Юпитер, где на каждом поршне используются два кольца, такое количество позволяет укомплектовать оба поршня.

Поршневые кольца располагаются в канавках поршня и уплотняют пространство между ним и стенкой цилиндра. Во время работы двигателя они помогают удерживать компрессию и ограничивают прорыв газов из цилиндра. Состояние колец напрямую связано с качеством уплотнения: чрезмерный износ, увеличенный зазор в замке, потеря подвижности в канавках или повреждение требуют разборки и проверки цилиндро-поршневой группы.

Подбор ремонтного размера

Обозначение 4-й ремонт и диаметр 63,00 мм относятся к размеру кольца, а не к номеру модели мотоцикла. Комплект выбирают для цилиндров ИЖ Юпитер, расточенных под соответствующий ремонтный поршень. Он не предназначен для установки в цилиндр номинального диаметра без выполненной расточки и подбора сопряженных деталей.

Одного совпадения по названию мотоцикла недостаточно. Перед сборкой необходимо установить фактический размер цилиндров, проверить диаметр поршней и убедиться, что кольца соответствуют их канавкам по высоте и форме. Если двигатель ранее ремонтировался, ориентироваться только на заявленную модификацию нельзя: установленная поршневая группа может отличаться от первоначальной.

Что проверить перед установкой

• Диаметр: цилиндр и ремонтный поршень должны быть рассчитаны на кольца Ø63,00 мм.
• Количество: комплект содержит четыре кольца — по два для каждого поршня двухцилиндрового двигателя ИЖ Юпитер.
• Посадку в канавках: кольца должны свободно перемещаться без закусывания, чрезмерного бокового люфта и упора в загрязнения.
• Зазор в замке: каждое кольцо отдельно помещают в соответствующий цилиндр и измеряют стык щупом; допустимое значение определяют по ремонтной документации двигателя.
• Состояние деталей: перед сборкой осматривают зеркало цилиндра, поршни, канавки и стопорные штифты. Глубокие риски, повреждения или недопустимый износ нельзя компенсировать установкой одних новых колец.

Установка и первый запуск

Канавки поршней очищают от нагара и отложений, не повреждая их рабочие поверхности. Кольца устанавливают аккуратно, без чрезмерного разведения концов и перекручивания. Замки совмещают со стопорными штифтами в канавках поршня: правильное положение не дает кольцам смещаться относительно окон цилиндра. При надевании цилиндра кольца равномерно сжимают и контролируют, чтобы их концы оставались у своих штифтов.

До окончательной сборки полезно проверить каждое кольцо отдельно в том цилиндре, где оно будет работать. Парные цилиндры могут различаться по фактическому износу, поэтому результаты измерения оценивают для обеих сторон двигателя. После ремонта соблюдают режим запуска и приработки, предусмотренный для установленной цилиндро-поршневой группы, а при отсутствии нужного измерительного инструмента поручают подбор и сборку мотористу.

Комплект JING подходит для планового восстановления двигателя после расточки цилиндров под четвертый ремонтный размер. Точное совпадение диаметра, поршневых канавок и монтажных зазоров обеспечивает корректную посадку колец и полноценное уплотнение обоих цилиндров.
