Выключатель остановки двигателя 168F/170F, 1 провод, BEST mod.A

Выключатель остановки двигателя 168F/170F BEST mod.A

Поворотный выключатель предназначен для управления остановкой малых бензиновых двигателей 168F и 170F мощностью 6,5–7 л. с. Такая силовая установка применяется на мотоблоках, культиваторах, мотопомпах и другой компактной технике. Деталь подходит для конфигурации с одним управляющим проводом и используется вместо поврежденного или нестабильно работающего штатного переключателя.

Назначение и особенности конструкции

Выключатель переводит систему остановки двигателя между положениями ON и OFF. При выборе OFF управляющий контакт обеспечивает глушение мотора, а положение ON позволяет подготовить двигатель к запуску и дальнейшей работе. Переключатель не заменяет ручной или электрический стартер: его задача состоит в разрешении работы и штатной остановке бензинового двигателя.

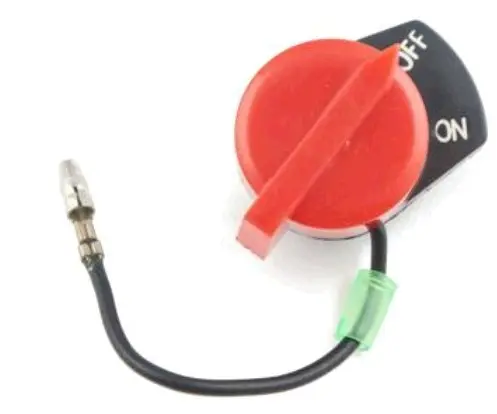

Модель выполнена в виде поворотного переключателя с красной рукояткой и черной панелью, на которой нанесены обозначения ON и OFF. Контрастные подписи помогают быстро определить выбранное положение. От корпуса отведен один провод с металлическим контактным наконечником; возле места выхода провода установлена защитная оболочка. Однопроводное исполнение является ключевым критерием совместимости, поскольку внешне похожие выключатели встречаются также в двухпроводной конфигурации.

Что проверить при подборе

Обозначения 168F и 170F относятся к типу двигателя, однако одинаковый индекс мотора сам по себе не подтверждает совпадение всех установочных параметров. Перед заказом сравните новую деталь со снятым выключателем и осмотрите место ее размещения на оборудовании. Особенно внимательно проверьте количество проводов, форму контактного наконечника, конфигурацию корпуса и способ фиксации.

• Тип двигателя: выключатель рассчитан на бензиновые двигатели 168F и 170F класса 6,5–7 л. с.
• Подключение: предусмотрен один управляющий провод; версия не предназначена для прямой замены двухпроводного переключателя без проверки схемы конкретной техники.
• Органы управления: поворотная красная рукоятка работает с двумя обозначенными положениями — ON и OFF.
• Контакт: на конце провода установлен одиночный металлический наконечник, форму которого необходимо сопоставить с ответной частью проводки.
• Посадка: до монтажа следует сравнить форму корпуса, доступное пространство, положение рукоятки и способ крепления со старой деталью.

Замена и установка

Причиной замены обычно становится повреждение корпуса или провода, ослабление контакта, нечеткая фиксация положений либо невозможность надежно заглушить двигатель штатным способом. Перед монтажом технику останавливают и исключают случайный запуск. Старый выключатель отсоединяют, предварительно запомнив расположение провода и положение корпуса. Новый переключатель устанавливают без перекоса, после чего наконечник соединяют с предусмотренным контактом проводки согласно схеме оборудования.

Провод необходимо уложить так, чтобы он не касался горячих частей двигателя, не попадал под подвижные детали и не натягивался при вибрации. Защитная оболочка возле корпуса должна оставаться без заломов, а контактный наконечник — удерживаться плотно. Если разъем, крепление или логика положений отличаются от снятой детали, подключение следует уточнить по руководству к двигателю или самой машине.

После установки проверяют четкость переключения и соответствие подписей фактическому режиму: в положении ON двигатель должен допускать запуск и устойчивую работу, а перевод в OFF — обеспечивать остановку. Такая проверка позволяет обнаружить неплотное соединение или несовпадение схемы до начала полноценной эксплуатации техники.

BEST mod.A подойдет для ремонта оборудования с двигателем 168F/170F, штатным поворотным переключателем и одним управляющим проводом. Для уверенного выбора ориентируйтесь прежде всего на конструкцию старой детали и подключение конкретного агрегата, а не только на марку мотоблока или мотопомпы.
