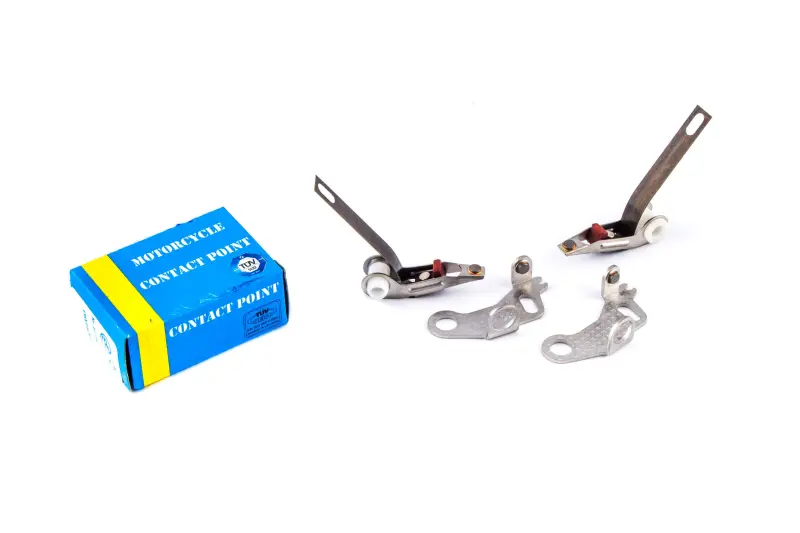

Контакты прерывателя зажигания VCH для Jawa 350 638/639/640, 12 В, комплект

Контакты прерывателя зажигания VCH для Jawa 350 12 В

Комплект предназначен для обслуживания контактного зажигания мотоциклов Jawa 350 моделей 638, 639 и 640 с бортовой системой 12 В. Контакты прерывателя управляют током в первичной обмотке катушки: в установленный момент размыкания катушка формирует высоковольтный импульс для свечи. От состояния контактных поверхностей, подвижности рычагов и правильности регулировки зависят своевременное искрообразование и согласованная работа двух цилиндров.

В конструкции используются подвижные рычаги с изолирующими кулачковыми упорами и неподвижные контактные части на монтажных основаниях. Крепежные отверстия, выводы подключения и форма рычагов рассчитаны на штатное расположение прерывателей в соответствующем варианте зажигания Jawa. Комплект VCH произведен в Болгарии и рассчитан именно на 12-вольтовое исполнение, поэтому его не следует выбирать только по общему обозначению Jawa 350 без проверки модели мотоцикла и установленной системы.

Что проверить при подборе

• Модель мотоцикла. Подтверждено применение на Jawa 350 типов 638, 639 и 640. Для другой модификации необходимо отдельно сопоставить конструкцию зажигания.
• Напряжение системы. Этот вариант относится к исполнению 12 В и не должен смешиваться с внешне похожими контактами для 6-вольтовых модификаций.
• Тип зажигания. Детали предназначены для штатной механической контактной системы. Если на мотоцикле установлен электронный комплект или проводилась переделка генератора и зажигания, сначала следует определить фактическую конфигурацию.
• Геометрия старых деталей. Перед установкой сопоставляют расположение крепежных отверстий, ориентацию подвижных рычагов, положение выводов и форму изолирующих упоров. Это особенно актуально для мотоциклов после прежних ремонтов.

Когда контакты требуют внимания

Основанием для диагностики служат затрудненный запуск, перебои искрообразования, нестабильные обороты и различия в работе цилиндров. При осмотре оценивают состояние контактных площадок, свободу перемещения рычагов, возврат под действием пружины, отсутствие заметного люфта и надежность крепления. Обгоревшие, неровные либо сильно изношенные поверхности затрудняют точную настройку момента размыкания. Одновременно полезно проверить состояние проводов, клемм и конденсаторов: установка новых контактов не устраняет неисправности соседних компонентов системы зажигания.

Установка и регулировка

На Jawa 350/638 применяются два прерывателя, связанные с правым и левым цилиндрами. После монтажа контактных частей регулируют отрыв каждого прерывателя, а затем выставляют момент зажигания в последовательности, указанной руководством конкретной модели. Для определения момента соединения и размыкания руководство Jawa 350/638 предусматривает контрольную лампу 12 В. После затяжки крепежа зазор и момент срабатывания проверяют повторно, поскольку положение основания может немного измениться при фиксации.

Контактные поверхности должны сходиться равномерно и оставаться чистыми; попадание загрязнений ухудшает их работу. Провод укладывают так, чтобы он не касался движущихся деталей и не натягивал вывод прерывателя. До окончательной сборки вручную проворачивают двигатель и контролируют свободное движение обоих рычагов. Точная регулировка после замены так же важна, как правильный выбор деталей: даже новый комплект не обеспечит корректное искрообразование при неверном зазоре или смещенном моменте размыкания.

Этот комплект подходит для планового восстановления штатного контактного зажигания и ремонта после износа контактных площадок или механизма рычагов. При выборе достаточно подтвердить тип Jawa 350 — 638, 639 либо 640, напряжение 12 В и наличие механических прерывателей, а при монтаже соблюдать параметры сервисного руководства именно для установленной модификации.
