Рычаг переключения передач ATV XL (mod:3)

Рычаг переключения передач ATV XL (mod:3)

Ножной рычаг предназначен для управления коробкой передач квадроцикла: движение стопы передается на внешний вал механизма выбора передачи. Деталь подходит для ремонта техники, где установлен рычаг конфигурации ATV XL (mod:3). Такая запчасть требуется после деформации штатной ножки, повреждения посадочной части, появления заметного люфта или износа площадки, с которой соприкасается обувь.

Конструкция и назначение

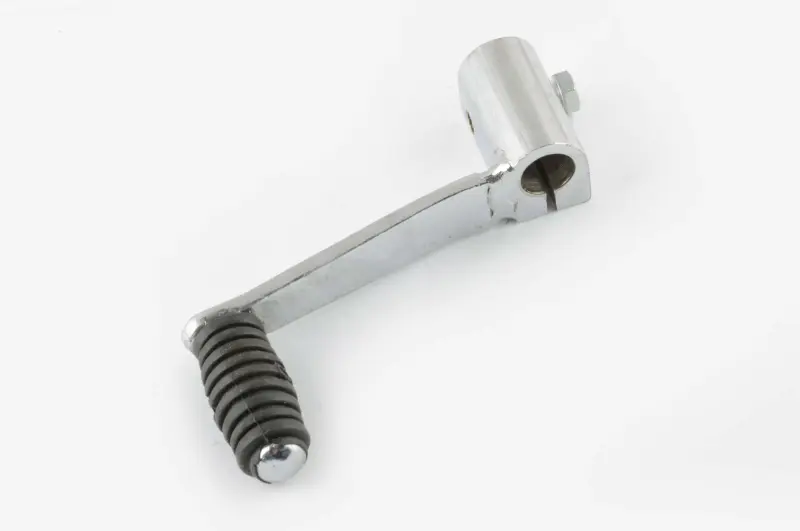

Рычаг выполнен в виде металлической ножки с цилиндрической посадочной частью и боковым зажимным креплением. Разрез в зоне посадки позволяет стянуть соединение на валу крепежным болтом. На рабочем конце расположена поперечная площадка с ребристым резиновым покрытием. Оно формирует удобную точку контакта с обувью и помогает стопе увереннее воздействовать на рычаг во время переключения.

Форма ножки задает расстояние между валом и площадкой под стопу, а также положение площадки относительно корпуса квадроцикла. Поэтому при подборе недостаточно учитывать только назначение детали. Необходимо сравнить конфигурацию mod:3 со снятым рычагом: направление и величину изгиба, общую длину, диаметр и профиль посадочного отверстия, положение зажимного болта, размеры площадки и свободное пространство рядом с двигателем и облицовкой.

Что проверить перед установкой

• Посадку на вал. Отверстие и его внутренний профиль должны соответствовать валу выбора передач без принудительного запрессовывания.
• Геометрию рычага. Сравните изгиб, вылет и расположение носка со штатной деталью, чтобы площадка находилась в удобной зоне для стопы.
• Способ фиксации. Убедитесь, что разрезная зажимная часть и крепеж расположены так же, как на прежнем рычаге, и не упираются в соседние детали.
• Свободный ход. После монтажа ножка не должна задевать крышку двигателя, раму, защиту или пластик во всем диапазоне перемещения.
• Исходное положение. Высоту и угол следует выставить так, чтобы водитель мог переключать передачи без неестественного разворота стопы и случайного постоянного давления на площадку.

Когда нужна замена

Погнутый рычаг меняет положение точки нажатия и может касаться деталей квадроцикла. Изношенная посадка проявляется люфтом: ножка перемещается, но вал реагирует с задержкой. Повреждение зажимной зоны мешает надежно зафиксировать рычаг, а разрушенное резиновое покрытие ухудшает контакт с обувью. При таких признаках установку новой детали разумно выполнять после осмотра самого вала и крепежа: новый рычаг не устранит люфт, если поврежден ответный посадочный профиль.

Рекомендации по монтажу

Перед работой квадроцикл устанавливают устойчиво, а место соединения очищают от загрязнений. Рычаг надевают на вал в положении, соответствующем штатной детали, без ударной нагрузки и перекоса. Затем проверяют положение площадки, свободное движение механизма и лишь после этого затягивают зажимной крепеж с усилием, предусмотренным для конкретной техники. После фиксации следует последовательно проверить включение положений коробки на неподвижном квадроцикле.

ATV XL (mod:3) — обозначение конкретной конфигурации рычага, а не универсальная совместимость со всеми квадроциклами. Точное сравнение посадки и геометрии со снятой ножкой поможет выбрать подходящую деталь и восстановить привычное управление переключением передач.
