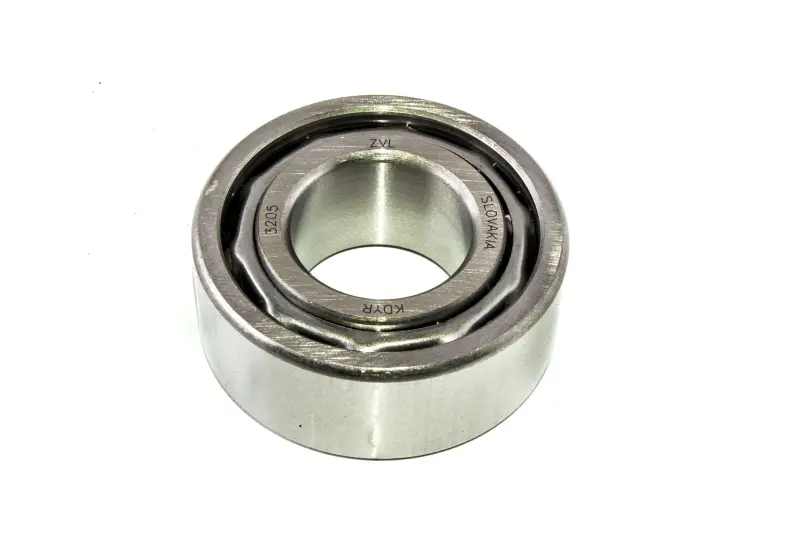

Подшипник коленвала 3205 (3056205) 25×52×20,6 мм для Jawa 638 12V, двухрядный ZVL

Двухрядный подшипник коленвала 3205 для Jawa 638 12V

Шариковый радиально-упорный подшипник ZVL предназначен для установки в двигатель мотоцикла Jawa 638 с 12-вольтовым электрооборудованием. Деталь используется как опора коленчатого вала в картере и обеспечивает его вращение относительно неподвижной посадки. Основное обозначение модели — 3205, также в карточках этой запчасти встречается номер 3056205. Номинальные размеры по каталогу изготовителя составляют 25×52×20,6 мм: внутренний диаметр соответствует посадке на вал, наружный — гнезду картера, а ширина определяет положение подшипника в собранном механизме.

Назначение и конструкция

Модель 3205 относится к двухрядным радиально-упорным шариковым подшипникам. Две дорожки качения позволяют одной компактной деталью воспринимать радиальную нагрузку и осевые усилия в обоих направлениях. Для коленчатого вала такая схема обеспечивает опору при вращении и помогает сохранять его осевое положение в пределах, предусмотренных конструкцией двигателя. Подшипник имеет открытую конструкцию без боковых уплотнений: кольца, сепаратор и шарики не закрыты защитными шайбами.

Исправная опора необходима для свободного и равномерного вращения коленвала. Увеличенный люфт, повреждение дорожек или подклинивание нарушают положение вала, усиливают шум и вибрацию, а дальнейшая эксплуатация может ускорить износ сопряженных посадочных поверхностей. Поэтому состояние подшипника оценивают во время разборки двигателя, особенно если появились посторонний гул, ощутимый люфт, тугое вращение или следы перегрева.

Параметры для подбора

• Тип: двухрядный радиально-упорный шариковый подшипник.
• Обозначение: 3205; связанное обозначение запчасти — 3056205.
• Размер: внутренний диаметр 25 мм, наружный диаметр 52 мм, номинальная ширина 20,6 мм.
• Исполнение: открытое, без боковых уплотнений.
• Применение: опора коленвала Jawa 638 12V.
• Марка: ZVL Slovakia.

Перед заказом следует сопоставить все три размера с демонтированной деталью и посадочными местами. В продаже ширину этой модели нередко округляют до 20 мм, однако для стандартного подшипника ZVL 3205 изготовитель указывает 20,6 мм. Одного совпадения внутреннего диаметра недостаточно: наружный диаметр, фактическая ширина и открытое исполнение также должны соответствовать конструкции ремонтируемого двигателя.

Номер модели мотоцикла проверяют вместе с модификацией двигателя. Обозначение «12V» в названии указывает на версию Jawa 638, а не на электрическую характеристику самого подшипника. Если двигатель ранее ремонтировался или в него устанавливались детали другой версии, ориентироваться необходимо на фактическую конфигурацию, размеры посадок и тип снятого подшипника.

Установка при ремонте двигателя

Замену выполняют при разобранном картере с доступом к коленчатому валу. Перед монтажом очищают посадочные поверхности, проверяют их на повреждения и убеждаются, что новое кольцо садится без перекоса. Монтажное усилие прикладывают к тому кольцу, которое устанавливается с натягом: при посадке в корпус — к наружному, при установке на вал — к внутреннему. Передавать усилие через шарики и дорожки качения нельзя, поскольку это способно повредить новый подшипник еще до запуска двигателя.

После установки проверяют правильность положения детали, свободное вращение коленвала и отсутствие заеданий. Одновременно стоит оценить состояние сопряженных посадок и других компонентов, доступных при разборке: новый подшипник не устранит люфт, вызванный изношенным гнездом или поврежденной поверхностью вала. Точная сверка размеров и аккуратный монтаж делают ZVL 3205 подходящим выбором для планового восстановления опоры коленвала Jawa 638 12V.
