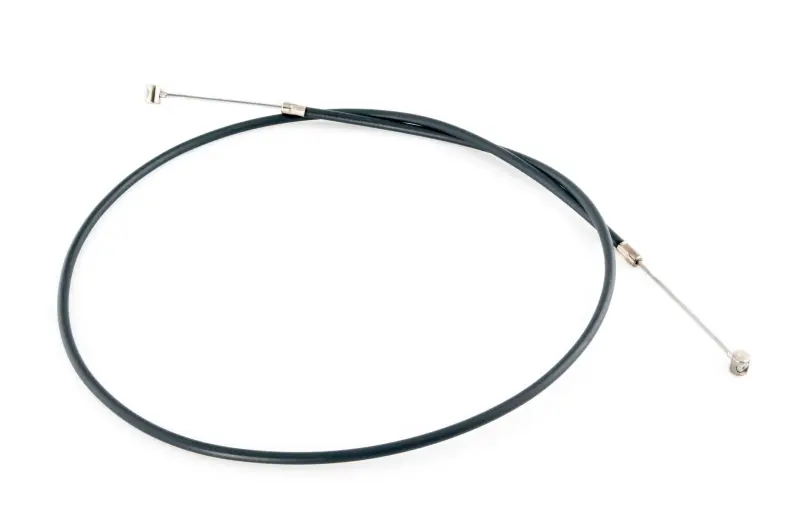

Трос переднего тормоза Минск JING (mod.B)

Трос переднего тормоза Минск JING (mod.B)

Трос JING в исполнении mod.B предназначен для механического привода переднего тормоза мотоцикла Минск. Он связывает ручной рычаг на руле с приводом тормозного механизма: движение рычага натягивает внутренний трос, а тот передает управляющее усилие к переднему колесу. Такая деталь нужна при восстановлении штатного управления тормозом, когда установленный трос поврежден, заедает, имеет нарушенную оболочку или больше не позволяет нормально выполнить регулировку.

Назначение и конструкция

Конструкция состоит из гибкой наружной оболочки, подвижного внутреннего троса и разных по форме наконечников на его концах. Оболочка удерживается в предусмотренных упорах, а наконечники соединяются с ручным рычагом и приводом тормоза. Благодаря этому усилие передается по заданной трассе даже при повороте руля и работе передней подвески. Исполнение mod.B следует учитывать как отдельный вариант: рядом встречаются тросы Минск с похожим назначением, но другой длиной, формой окончаний или способом установки.

Замена уместна при надрывах отдельных проволок внутреннего троса, заломах оболочки, заметной коррозии, тугом перемещении, неполном возврате рычага либо повреждении мест крепления. Один только большой свободный ход не всегда означает неисправность троса: перед покупкой также проверяют регулировку и состояние остальных деталей тормозного механизма. Если регулировочного диапазона уже недостаточно или трос движется с сопротивлением, дальнейшая эксплуатация требует устранения причины.

Как проверить совместимость

Для правильного подбора недостаточно ориентироваться только на марку мотоцикла. У разных модификаций Минск и у ранее переделанной техники могут отличаться органы управления, тормозный щит, упоры оболочки и проложенная трасса. Снятый трос желательно сравнить с новым по нескольким признакам одновременно:

• назначение — привод именно переднего тормоза;
• соответствие мотоциклу Минск и исполнению mod.B;
• общая длина детали и длина наружной оболочки;
• форма, размер и ориентация обоих наконечников;
• посадка оболочки в верхний и нижний упоры;
• расположение регулировочных деталей и необходимый запас регулировки.

Особенно внимательно сверяют трос, если на мотоцикле менялись рычаг, руль, передняя вилка, колесо или тормозный механизм. Даже небольшое отличие окончания может помешать надежной фиксации, а неверная длина способна ограничить поворот руля или оставить слишком большой изгиб.

Установка и контроль работы

Перед демонтажем полезно запомнить штатную трассу старого троса и положение всех направляющих. Новый трос прокладывают без перекручивания, защемления и резких перегибов, не прижимая его деталями рулевого управления. Оба наконечника устанавливают в соответствующие посадочные места, оболочку полностью вводят в упоры, после чего регулируют свободный ход рычага по руководству для конкретной модификации Минск.

После монтажа рычаг должен перемещаться плавно и самостоятельно возвращаться, а переднее колесо — свободно вращаться при отпущенном тормозе. Работу проверяют при прямом руле и в крайних положениях: поворот не должен натягивать трос, изменять свободный ход или включать тормоз. Также контролируют надежность фиксации окончаний и отсутствие контакта оболочки с подвижными либо нагретыми деталями. До поездки тормоз несколько раз приводят в действие на неподвижном мотоцикле, затем проверяют результат на безопасной площадке с малой скоростью. Если рычаг заедает, не возвращается или регулировка нестабильна, необходимо повторно проверить прокладку и весь передний тормозной механизм.
