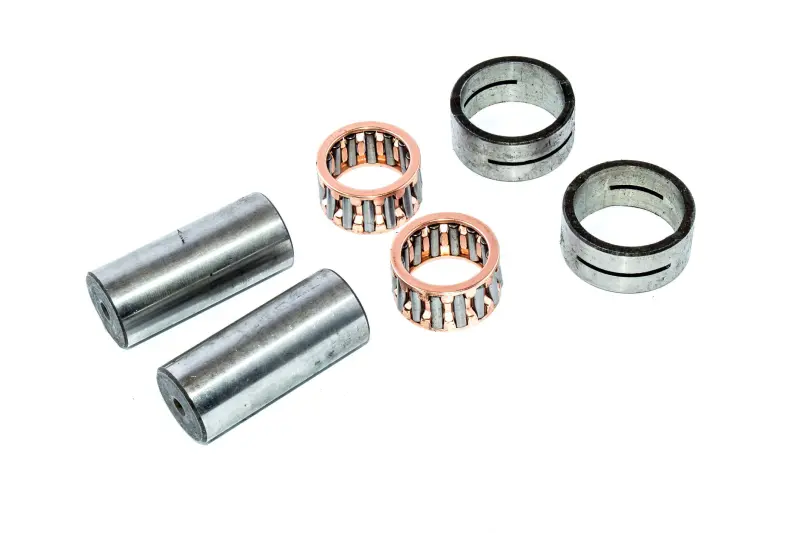

Ремкомплект нижних шатунных опор JAWA 350/638 VCH, двойной

Ремкомплект нижних шатунных опор JAWA 350/638 VCH

Комплект предназначен для восстановления соединения шатунов с коленчатым валом двигателя мотоцикла JAWA 350 типа 638. Парное исполнение позволяет обслужить обе нижние шатунные опоры двухцилиндрового мотора в рамках одной переборки. Детали этого соединения воспринимают усилия, возникающие при движении поршней, и обеспечивают свободное вращение шатунов относительно шатунных пальцев. От состояния посадочных поверхностей и игольчатых подшипников зависят величина люфта, плавность вращения и точность собранного коленвала.

Ремкомплект применяют при капитальном ремонте двигателя, разборке коленвала или обнаружении износа в нижней головке шатуна. Такая операция актуальна при радиальном люфте, стуке из нижней части кривошипного механизма, повреждении роликов, следах перегрева либо выработке контактных дорожек. Перед заказом необходимо убедиться, что ремонтируется именно двигатель JAWA 350 типа 638, а требуемая конфигурация рассчитана на две шатунные опоры.

Назначение деталей

Шатунный палец соединяет элементы коленвала и служит внутренней опорной поверхностью для игольчатого подшипника. Ролики подшипника передают нагрузку между пальцем и нижней головкой шатуна, сохраняя возможность их взаимного вращения. Наружная цилиндрическая деталь формирует сопрягаемую поверхность со стороны шатуна. Все компоненты работают совместно, поэтому при дефектовке оценивают не только заметно поврежденную часть, но и состояние всей пары контактных поверхностей.

Что проверить при подборе

• Модель двигателя: комплект выбирают для JAWA 350 типа 638; совпадения только по объему двигателя недостаточно.
• Исполнение коленвала: нужно сопоставить конструкцию разбираемого коленвала и нижних головок шатунов со штатной схемой конкретного мотора.
• Количество ремонтируемых опор: товар имеет парную конфигурацию для обслуживания двух шатунных соединений.
• Фактические посадки: пальцы, отверстия шатунов и сопрягаемые детали измеряют после разборки, особенно если коленвал ранее ремонтировался.
• Состояние шатунов: новый подшипниковый набор не устраняет деформацию шатуна, повреждение его отверстия или недопустимую выработку других частей коленвала.

Установка и контроль после сборки

Замена относится к операциям с полной разборкой и последующей запрессовкой коленвала. Для ремонта требуются подходящий пресс, измерительный инструмент и приспособления, позволяющие удержать детали без перекоса. Посадочные места очищают и проверяют на задиры, овальность, трещины и следы перегрева. Устанавливать новые подшипниковые детали вместе с поврежденными сопрягаемыми поверхностями нецелесообразно: дефект может быстро нарушить нормальную работу новой пары.

После запрессовки половины коленвала выставляют относительно друг друга и контролируют биение по предусмотренным контрольным поверхностям. Шатуны должны перемещаться плавно, без заеданий и недопустимого радиального люфта. Одновременно проверяют их боковое положение и отсутствие контакта с соседними деталями. Точные допуски, усилие запрессовки и порядок сборки принимают по ремонтной документации соответствующей модификации двигателя.

Практический сценарий применения

Комплект подходит для плановой переборки кривошипно-шатунного механизма, когда коленвал пригоден к восстановлению, а изношенные детали нижних шатунных опор требуют замены. Парная конфигурация удобна при комплексном ремонте двухцилиндрового двигателя: обе опоры обслуживаются одновременно, без сочетания старых и новых подшипниковых деталей. Работу лучше поручить мастерской, располагающей оборудованием для разборки, центровки и проверки биения коленвала.
