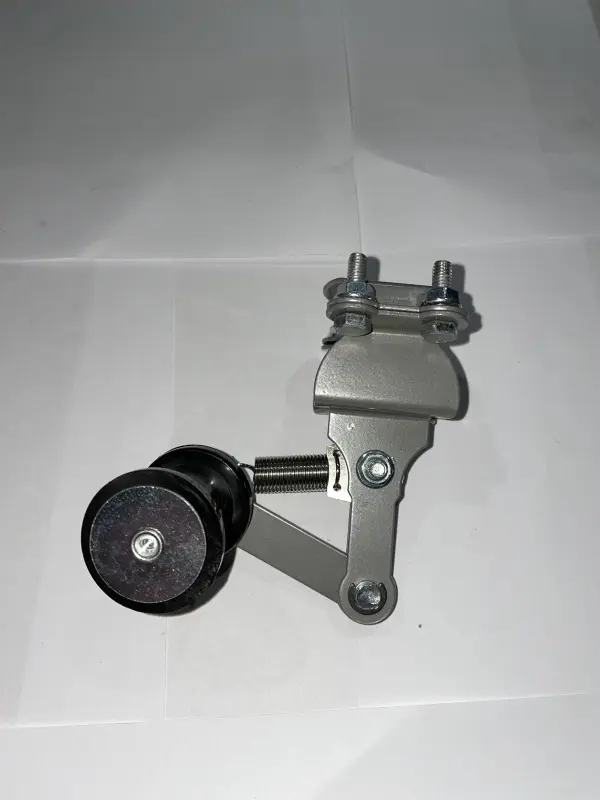

Универсальный натяжитель приводной цепи с роликом XJB, белый

Универсальный натяжитель приводной цепи XJB с роликом

Натяжитель предназначен для дополнительного контроля свободной ветви приводной цепи в мототехнике. Ролик поддерживает цепь по заданной траектории, выбирает излишнее провисание и помогает удерживать ее на линии ведущей и ведомой звезд. Такая деталь актуальна для мотоцикла, мопеда, питбайка или другой техники с открытым цепным приводом, если компоновка рамы и трансмиссии позволяет закрепить натяжитель и правильно расположить ролик.

Конструкция включает прижимной ролик, подвижный рычаг, резьбовой регулировочный участок и крепежный кронштейн с двумя точками фиксации. Подвижное соединение позволяет ролику следовать за изменением положения ветви цепи, а регулировка служит для настройки его начального положения. Ролик должен располагаться в одной плоскости с цепью, свободно вращаться и поддерживать ее без бокового увода. Правильная настройка уменьшает провисание при изменении нагрузки, ограничивает удары цепи по соседним деталям и снижает вероятность ее схода со звезды.

Что проверить при подборе

• Место крепления. Сравните форму кронштейна, расстояние между точками фиксации и способ установки с имеющимся посадочным местом на технике.
• Положение цепи. После монтажа середина ролика должна совпадать с линией движения цепи без заметного перекоса.
• Габариты узла. Проверьте доступное пространство возле цепи на всем диапазоне хода подвески и натяжителя.
• Размер ролика. Сопоставьте его ширину и диаметр со старой деталью или фактической конфигурацией привода.
• Диапазон регулировки. Ролик должен выбирать слабину, сохраняя возможность корректной настройки штатного провиса цепи.
• Крепеж. До покупки сравните размеры и расположение крепежных деталей; обозначение «универсальный» не означает одинаковую установку на любую модель без проверки.

Установка и настройка

Натяжитель устанавливают так, чтобы ролик воздействовал на свободную ветвь цепи и не смещал ее в сторону. Перед окончательной затяжкой крепления следует выставить кронштейн, проверить соосность ролика со звездами и убедиться, что цепь проходит по центру его поверхности. Натяжение настраивают с учетом требований конкретной модели мототехники: чрезмерный прижим способен создать лишнюю нагрузку на цепь, звезды и опоры валов, а недостаточный не устранит провисание.

После монтажа колесо необходимо медленно провернуть вручную и проконтролировать полный оборот цепи. На разных участках ее натяжение может отличаться, поэтому регулировку выполняют по наиболее натянутому положению и сверяют со штатным допуском техники. Ролик должен вращаться без заеданий, крепеж не должен касаться цепи, а рычаг — упираться в раму, кожух или другие детали. После первых поездок полезно повторно проверить положение кронштейна и затяжку соединений.

Когда требуется замена

Новый натяжитель устанавливают при заметном люфте или подклинивании ролика, деформации кронштейна, повреждении регулировочной части либо невозможности удержать установленное положение. Поводом для проверки также становятся постоянное провисание, удары цепи, следы бокового трения на ролике и повторяющийся сход со звезды. Перед заменой стоит оценить состояние всей передачи: изношенная или неравномерно вытянутая цепь и поврежденные звезды требуют отдельного обслуживания и не компенсируются усиленным прижимом ролика.

Версия XJB выполнена в белом цветовом варианте и поставляется как универсальная деталь. Окончательная совместимость определяется не названием категории, а геометрией крепления, положением цепи и доступным диапазоном настройки. Сопоставление этих параметров со снятым натяжителем и конкретной мототехникой помогает установить деталь без перекоса и получить стабильную работу цепного привода.
