Эксцентрик прерывателя зажигания JAWA 350 12V VCH

Эксцентрик прерывателя зажигания JAWA 350 12V VCH

Кулачковый эксцентрик VCH предназначен для контактного механизма зажигания мотоциклов JAWA 350 с электрооборудованием 12 V. Деталь вращается вместе с приводом и в заданном положении воздействует на рычажок прерывателя, обеспечивая размыкание контактов. От состояния ее профильной поверхности зависит момент начала размыкания, поэтому исправный кулачок необходим для корректной настройки контактного зажигания.

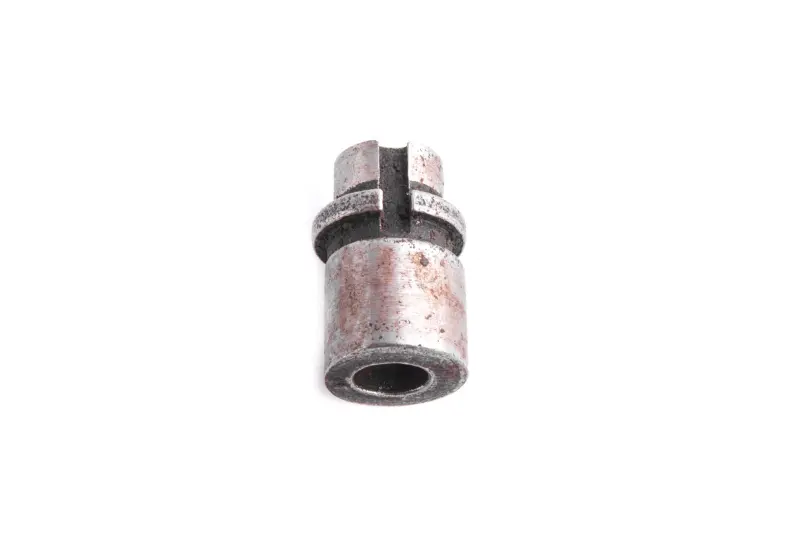

Эксцентрик имеет компактный цилиндрический корпус, центральное посадочное отверстие, выступающий поясок и продольный паз в верхней части. Такая геометрия требует точного совпадения с посадочным местом и сопряженными деталями конкретного механизма. Позиция рассчитана именно на исполнение JAWA 12 V; одно только совпадение марки мотоцикла недостаточно, поскольку на технике разных годов и модификаций могут применяться отличающиеся системы зажигания.

Когда требуется замена кулачка

Проверить эксцентрик стоит при ремонте контактного зажигания, нестабильной работе прерывателей или невозможности сохранить правильный зазор после регулировки. Основанием для замены служат выраженная выработка профильной поверхности, повреждение посадочного отверстия, деформация паза, заметный люфт либо другие механические дефекты. Изношенный профиль способен изменять положение рычажка прерывателя и усложнять точную настройку момента зажигания.

Перед заменой необходимо исключить неисправности самих контактных групп, их рычажков, креплений и регулировочных деталей. Для двухцилиндровой JAWA 350 настройка контактного зажигания включает контроль размыкания обоих прерывателей и установку момента зажигания. Поэтому новый эксцентрик не заменяет регулировку: после монтажа механизм проверяют и настраивают по руководству для конкретной модели мотоцикла.

Что проверить при подборе

• Тип зажигания. Деталь нужна для механизма с контактными прерывателями и не предназначена для бесконтактной системы.
• Исполнение электрооборудования. Товар заявлен для версии JAWA 12 V.
• Модель техники. В карточках совместимости указывается JAWA 350, однако точную модификацию следует определять по установленному механизму.
• Посадочную геометрию. Сравните с демонтированной деталью форму корпуса, расположение пояска, центральное отверстие и конфигурацию продольного паза.
• Сопряжение с приводом. Эксцентрик должен устанавливаться без перекоса и недопустимого люфта, сохраняя свободное вращение механизма.

Установка и последующая настройка

Монтаж выполняют на очищенное посадочное место после осмотра привода и контактных групп. Не следует дорабатывать отверстие, паз или профильную поверхность для подгонки: необходимость такой обработки обычно указывает на несовпадение исполнения детали. Крепление выполняют способом, предусмотренным конструкцией конкретного зажигания, без ударной посадки и повреждения кромок.

После сборки вал проворачивают вручную и контролируют плавное воздействие кулачка на рычажки прерывателей. Затем проверяют максимальное раскрытие контактов и момент их размыкания для каждого цилиндра. Точные значения зазоров, опережения и порядок регулировки берут из технического руководства соответствующей модификации JAWA. Такой подход позволяет использовать эксцентрик VCH как штатную ремонтную деталь и восстановить правильную механику контактного зажигания без случайной подгонки.
