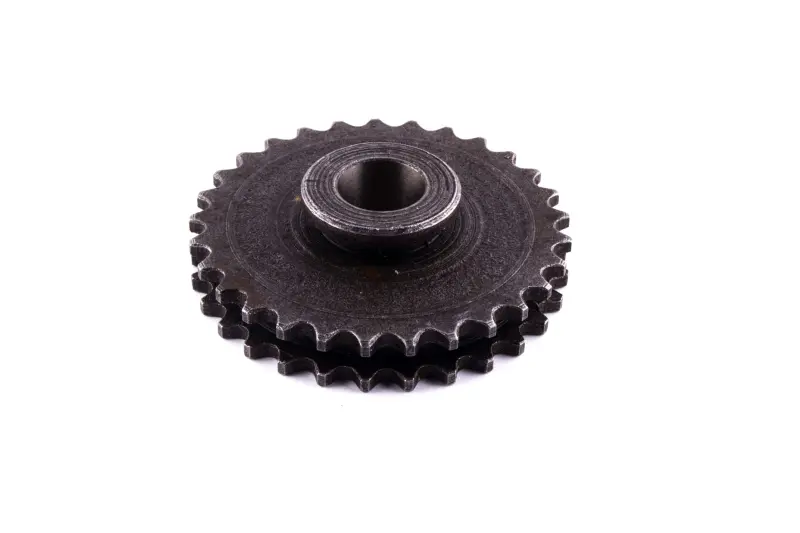

Звезда коленвала двухрядная VCH для Jawa 350/638

Двухрядная звезда коленвала VCH для Jawa 350/638

Звезда коленвала предназначена для первичной передачи мотоцикла Jawa 350 типа 638. Она устанавливается на коленчатый вал и передает вращение двигателя через двухрядную первичную цепь к механизму сцепления, а далее — к коробке передач. Это отдельная моторная деталь, а не коленвал в сборе: при ремонте ее подбирают по модели двигателя, исполнению первичного привода и геометрии снятой звезды.

Двухрядное исполнение означает, что венец работает с цепью duplex, имеющей два параллельных ряда звеньев. Поэтому такую звезду нельзя выбирать только по наружному диаметру или общему сходству формы. Для правильного зацепления должны совпадать количество зубьев, шаг и ширина цепи, взаимное расположение двух зубчатых рядов, посадочное отверстие, высота центральной ступицы и смещение венца относительно посадочной плоскости. Даже небольшое отличие одного из этих параметров способно нарушить положение цепи в первичной передаче.

Назначение и критерии выбора

• Модель: деталь заявлена для Jawa 350/638; обозначение типа двигателя необходимо проверить по мотоциклу и установленному мотору.
• Тип привода: звезда рассчитана на двухрядную первичную цепь, поэтому однорядные варианты не являются прямой заменой.
• Место установки: первичная звезда размещается на коленчатом валу и работает в паре с цепью и ведомой звездой сцепления.
• Конструкция: деталь имеет два параллельных зубчатых венца, центральную ступицу и посадочное отверстие.
• Сверка перед покупкой: сравните снятую деталь по числу зубьев, посадке, ширине венцов, вылету ступицы и положению цепной линии.

Замена требуется при заметной выработке зубьев, сколах, деформации венца, повреждении посадочной части или нарушении нормального зацепления с цепью. Характерные следы износа — зубья с выраженной асимметрией, острыми вершинами и неравномерными контактными площадками. Продолжать эксплуатацию с такой деталью нецелесообразно: изношенный профиль ухудшает контакт со звеньями и ускоряет износ сопряженных компонентов первичной передачи.

Что проверить во время ремонта

Состояние звезды оценивают вместе с двухрядной цепью и звездой корзины сцепления. Если новая деталь устанавливается с сильно растянутой цепью или изношенным ведомым венцом, зацепление остается неравномерным. Проверьте звенья на свободный ход без закусывания, осмотрите оба ряда зубьев ведомой звезды и убедитесь, что цепь располагается в одной плоскости с ведущей звездой. Причину постороннего шума или рывков следует искать во всем первичном приводе, а не только в одной детали.

Перед монтажом посадочное место коленвала и ступицу очищают от загрязнений и следов повреждений. Звезда должна устанавливаться без перекоса; крепеж применяют и затягивают по ремонтной документации конкретной модификации Jawa. После сборки проверяют правильность цепной линии, свободное проворачивание передачи и состояние защитной крышки. Если для снятия детали требуется съемник, его подбирают именно под двухрядное исполнение, чтобы не повредить венцы, ступицу и конец коленчатого вала.

Эта звезда подходит для ремонта штатной двухрядной первичной передачи Jawa 350/638 при совпадении всех присоединительных параметров. На мотоциклах с замененным двигателем, переделанным сцеплением или ранее установленными нештатными деталями подбор выполняют по фактической конфигурации привода. Комплексная проверка цепи, обеих звезд и посадки помогает восстановить ровную передачу вращения и избежать повторной разборки двигателя вскоре после ремонта.
