Прокладка цилиндра для мопеда Карпаты SHUK

Прокладка цилиндра для мопеда Карпаты SHUK

Прокладка предназначена для установки под цилиндр двигателя мопеда Карпаты. Она располагается в месте соединения основания цилиндра с картером и уплотняет стык двух сопрягаемых поверхностей. Деталь используют при ремонте цилиндро-поршневой группы, снятии цилиндра или восстановлении герметичности соединения после разборки двигателя.

Назначение детали

Плотный стык у основания цилиндра необходим для правильной работы двигателя. Прокладка заполняет небольшие неровности между прижимными плоскостями и помогает исключить утечку через разъём. Ее состояние особенно важно после демонтажа цилиндра: ранее установленная деталь может остаться прижатой к поверхности, порваться при снятии или потерять исходную форму.

Это именно прокладка под цилиндр, а не прокладка головки цилиндра. Эти детали устанавливаются в разных местах и отличаются формой, поэтому при подборе следует ориентироваться на расположение прокладки в двигателе и конфигурацию снятой детали.

Конструкция и критерии подбора

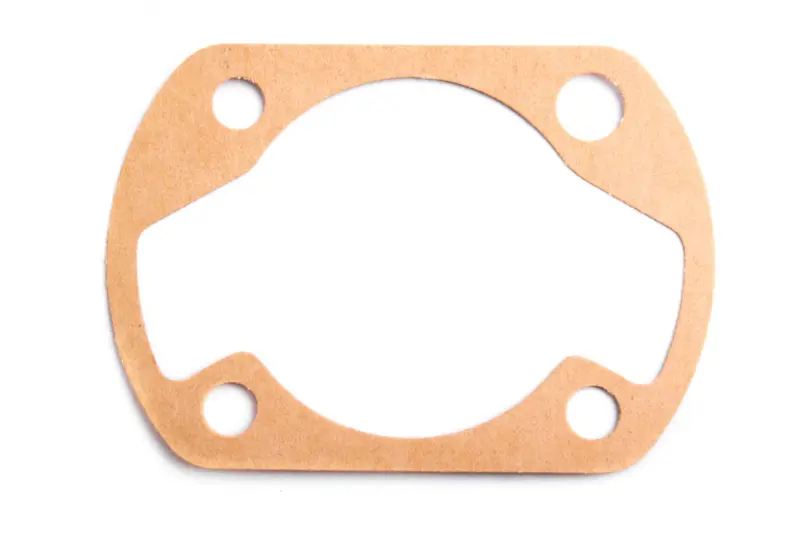

Прокладка выполнена в виде плоской светло-коричневой детали со сложным внутренним контуром. Большой центральный вырез соответствует зоне установки цилиндра, а четыре круглых отверстия расположены вокруг него под крепёж. Такая конфигурация позволяет надеть деталь на крепёжные шпильки и уложить по плоскости основания цилиндра.

• Назначение: уплотнение соединения цилиндра с картером двигателя.
• Применение: мопеды семейства Карпаты при совпадении двигателя и посадочной конфигурации.
• Расположение: под основанием цилиндра.
• Форма: один крупный фигурный вырез и четыре крепёжных отверстия.
• Бренд: SHUK.
• Цвет: светло-коричневый.

Перед покупкой сравните старую прокладку с новой по внешнему контуру, очертаниям центрального выреза, расстоянию между крепёжными отверстиями и их положению относительно цилиндра. Название Карпаты объединяет технику разных лет и модификаций, поэтому одного совпадения по модели мопеда недостаточно, если двигатель ранее заменялся или переделывался. Надёжнее проверить фактическую посадочную поверхность установленного цилиндра и картера.

Установка при ремонте

После снятия цилиндра остатки прежней прокладки удаляют с обеих сопрягаемых плоскостей. Поверхности очищают аккуратно, не оставляя фрагментов старого уплотнения и не повреждая металл острым инструментом. Одновременно проверяют плоскости на загрязнение, заметные задиры и другие дефекты, которые могут помешать равномерному прилеганию.

До окончательной сборки прокладку полезно уложить без прижима и проверить положение всех вырезов. Четыре отверстия должны свободно совпасть с крепежом, центральный контур — с основанием цилиндра, а края детали не должны загибаться или заходить внутрь открытых проходов. Если для совмещения приходится растягивать прокладку, смещать ее относительно шпилек или подрезать контур, деталь не соответствует конкретной конфигурации двигателя.

Цилиндр устанавливают без перекоса, чтобы не сдвинуть и не надорвать прокладку. Крепёж затягивают равномерно в несколько приёмов по схеме и с усилием, предусмотренными руководством для установленной модификации двигателя. Необходимость применения дополнительного состава также определяют по ремонтной документации: произвольное нанесение толстого слоя способно изменить посадку и перекрыть часть контура.

После сборки следует осмотреть стык по всему доступному периметру и убедиться, что прокладка не выдавлена наружу и цилиндр прилегает ровно. Деталь подходит для планового восстановления двигателя Карпаты и ремонта после снятия цилиндра, если форма основания и расположение четырёх крепёжных точек полностью совпадают.
