Набор прокладок цилиндра 4T GY6 50 Ø39 мм

Набор прокладок цилиндра 4T GY6 50 Ø39 мм

Комплект предназначен для обслуживания верхней части четырехтактного двигателя GY6 50 с цилиндром Ø39 мм. Прокладки устанавливаются в местах соединения цилиндра с картером и головкой, формируя уплотнение между сопрягаемыми деталями. Такой набор нужен при разборке цилиндро-поршневой группы, замене цилиндра или головки, ремонте поршневой группы и восстановлении двигателя после нарушения герметичности.

Правильное уплотнение стыков помогает сохранять компрессию и препятствует выходу масла наружу. Повторно устанавливать снятые, продавленные или поврежденные прокладки не следует: после обжатия их форма уже соответствует прежнему соединению, а при новой сборке надежность прилегания может снизиться. Установка нового комплекта позволяет собрать разобранную часть двигателя с корректным уплотнением предусмотренных соединений.

Назначение и конструкция

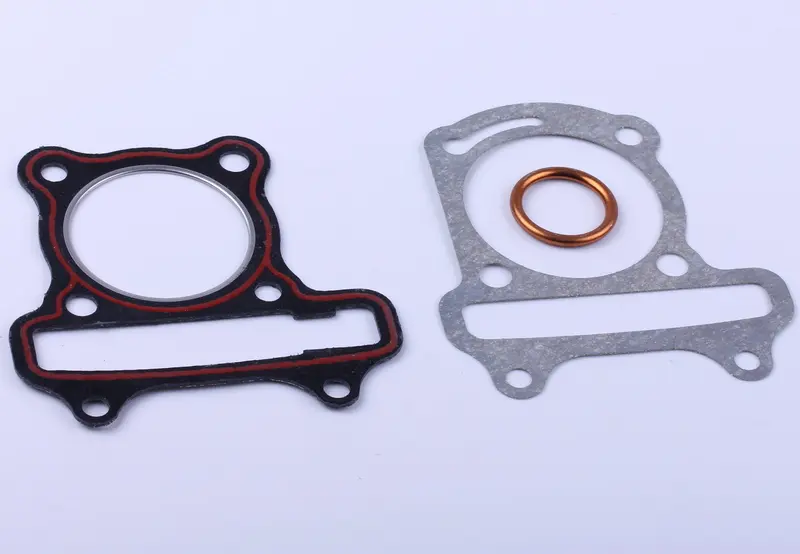

В набор входят две профилированные прокладки с центральными отверстиями под цилиндр и канал привода газораспределительного механизма, а также отдельное металлическое уплотнительное кольцо. Одна основная прокладка используется в нижнем стыке цилиндра, вторая — в соединении цилиндра с головкой. Расположение каждого компонента необходимо определять по форме, отверстиям и схеме конкретного двигателя.

• Тип двигателя: четырехтактный GY6 50.
• Размер цилиндра: Ø39 мм.
• Назначение: уплотнение соединений верхней части двигателя.
• Основные позиции: прокладка головки, прокладка основания цилиндра и металлическое кольцо.
• Сценарии применения: ремонт цилиндро-поршневой группы, снятие головки, замена цилиндра или поршня.

Как проверить совместимость

Обозначения GY6 50 и Ø39 мм являются основными параметрами подбора, но их недостаточно без проверки конфигурации деталей. В двигателях близкого типа могут отличаться диаметр цилиндра, контур прокладки, расположение шпилек, направляющих втулок, масляных отверстий и проема цепи газораспределительного механизма. Перед установкой сравните новые прокладки со снятыми по внешнему очертанию и всем отверстиям. Ни одна часть прокладки не должна перекрывать канал смазки, проход цепи или посадочное место направляющей втулки.

Диаметр Ø39 мм относится к штатному размеру цилиндра GY6 50. Набор не следует выбирать для увеличенного цилиндра только по общему названию семейства двигателя: ремонтные и тюнинговые цилиндры могут требовать прокладки другого диаметра и контура. Если цилиндро-поршневая группа ранее менялась, ориентируйтесь на фактический размер установленного цилиндра и геометрию снятых деталей.

Рекомендации по установке

Перед сборкой полностью удалите остатки прежних прокладок с сопрягаемых поверхностей, не повреждая плоскости цилиндра, картера и головки. Проверьте поверхности на загрязнение и следы старого уплотнения. Установите направляющие втулки на предусмотренные места, совместите отверстия прокладок с каналами и шпильками, затем убедитесь, что детали лежат ровно, без складок, надрывов и смещения.

Головку и цилиндр затягивают в последовательности и с моментом, указанными в руководстве именно для обслуживаемого двигателя. Равномерная затяжка снижает риск перекоса соединения и неравномерного обжатия прокладки. Не добавляйте герметизирующий состав без прямого указания изготовителя двигателя: лишний слой способен изменить посадку деталей или попасть в масляный канал. После сборки необходимо проверить стыки на следы масла и убедиться в нормальной работе двигателя.

Комплект подходит для планового ремонта GY6 50 Ø39 мм и для случаев, когда прежние прокладки потеряли целостность, были сняты при разборке либо больше не обеспечивают плотное соединение. Точное сравнение контура и отверстий со снятым комплектом помогает избежать ошибки и подготовить двигатель к правильной сборке.
