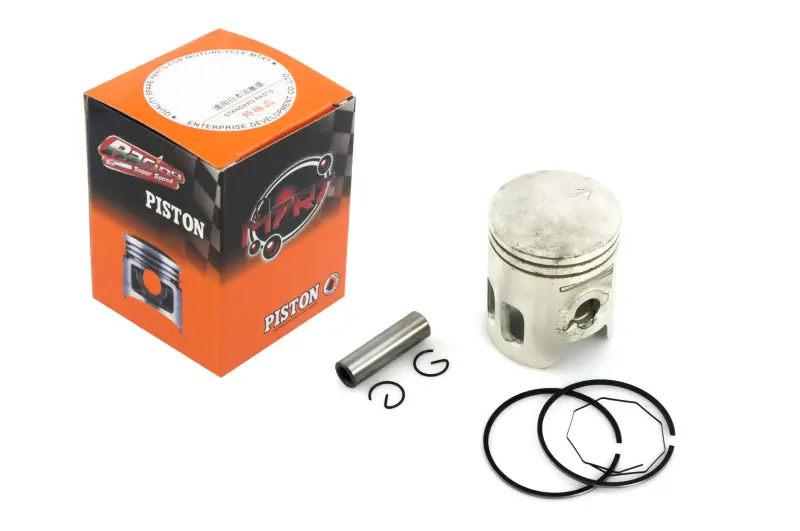

Поршень SEE 2T Stels 72, ремонт 0,75, Ø47,75 мм, палец 12 мм

Ремонтный поршень SEE для 2T Stels 72

Поршень предназначен для восстановления цилиндро-поршневой группы двухтактного двигателя Stels 72 после расточки цилиндра под третий ремонтный размер. Его диаметр составляет 47,75 мм, а отверстие рассчитано на поршневой палец диаметром 12 мм. Обозначение 0,75 указывает на увеличение диаметра относительно стандартного поршня Ø47,00 мм, поэтому деталь выбирают не только по модели техники, но и по фактическому размеру подготовленного цилиндра.

Во время работы двигателя поршень перемещается внутри цилиндра, участвует в сжатии топливовоздушной смеси и передает усилие через поршневой палец и шатун. Состояние его поверхности, канавок под кольца и посадки пальца непосредственно связано с компрессией, запуском двигателя и стабильностью его работы. Ремонтный вариант Ø47,75 мм применяют тогда, когда цилиндр уже нельзя восстановить под стандартный размер или меньшую ремонтную ступень и мастер подготовил его именно под этот диаметр.

Подтвержденные параметры

• Назначение: поршень для двухтактного двигателя Stels 72 объемом 72 см³.
• Диаметр поршня: 47,75 мм.
• Диаметр поршневого пальца: 12 мм.
• Ремонтная ступень: 0,75, третий ремонт.
• Марка детали: SEE (SHENG-E).
• Страна производства: Тайвань.

Как правильно подобрать поршень

Совпадения названия Stels 72 недостаточно: у двигателя могла сохраниться стандартная цилиндро-поршневая группа либо ранее уже выполнялась расточка под другой ремонтный размер. Перед выбором необходимо измерить цилиндр, определить его текущий диаметр, износ, овальность и конусность. Окончательный размер после обработки согласовывают с фактическим диаметром поршня и требуемым монтажным зазором. Этот поршень подходит только для цилиндра, подготовленного под Ø47,75 мм; устанавливать его в цилиндр Ø47,00, Ø47,25 или Ø47,50 мм нельзя.

Отдельно сверяют диаметр пальца 12 мм, форму днища, расположение и размеры окон в юбке, высоту поршня, положение канавок и стопоров колец. Эти признаки следует сравнить со снятой деталью и конструкцией цилиндра. Для двухтактного двигателя особенно важно правильное положение колец относительно фиксирующих штифтов: кольцо не должно разворачиваться замком в окно цилиндра. Если двигатель собран из деталей разных модификаций или его ремонтная история неизвестна, подбор выполняют по измерениям, а не только по обозначению модели.

Установка и ремонтный контекст

Перед сборкой проверяют состояние зеркала цилиндра, шатуна, игольчатого подшипника верхней головки, пальца, колец и их стопорных деталей. Канавки поршня должны быть чистыми, кольца — свободно перемещаться в пределах предусмотренной посадки, а палец — устанавливаться без перекоса. Стопорные кольца размещают в канавках полностью; их неполная посадка может привести к выходу пальца и повреждению цилиндра. Направление установки поршня определяют по его конструктивным признакам и схеме конкретного двигателя.

Основанием для ремонта могут быть задиры на юбке, повреждение днища, износ кольцевых канавок, снижение компрессии или превышение допустимого зазора между поршнем и цилиндром. Замена одного поршня без проверки цилиндра не устраняет последствия неравномерного износа. После расточки и сборки необходимо исключить попадание абразива и загрязнений внутрь двигателя, проверить свободу перемещения деталей вручную и соблюдать режим первичной приработки, установленный мастером. Профессиональная обработка цилиндра и контроль зазоров помогают использовать ремонтный размер по назначению и избежать повторного повреждения цилиндро-поршневой группы.
