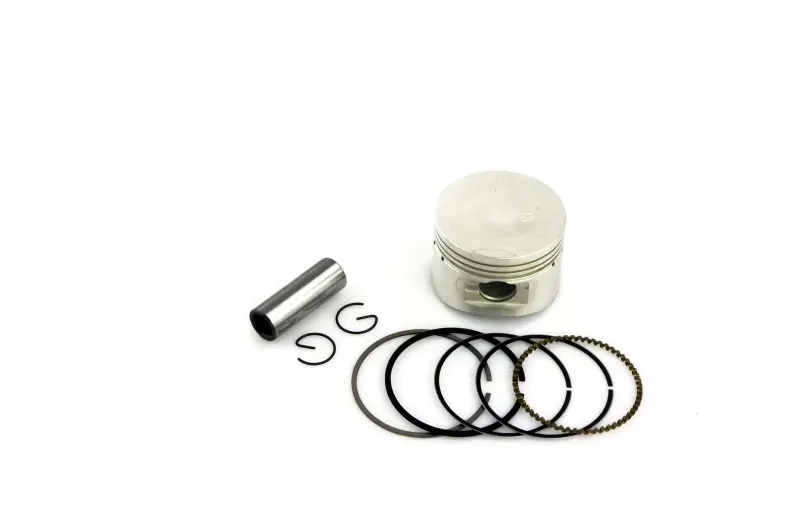

Поршень SEE 4T GY6 125, ремонтный +0,50, Ø52,5 мм

Поршень SEE 4T GY6 125, +0,50, Ø52,5 мм

Ремонтный поршень предназначен для четырехтактного двигателя GY6 125 и имеет диаметр 52,5 мм. Размер +0,50 используют при восстановлении цилиндро-поршневой группы, когда цилиндр уже нельзя оставить под стандартный поршень Ø52,0 мм из-за износа рабочей поверхности. После расточки и финишной обработки цилиндра деталь должна работать с правильно заданным тепловым зазором. Поэтому поршень выбирают не только по обозначению двигателя, но и по результатам измерения цилиндра.

Во время работы двигателя поршень перемещается внутри цилиндра, участвует в сжатии топливовоздушной смеси и через поршневой палец и шатун передает усилие на коленчатый вал. Кольцевые канавки служат для установки компрессионных и маслосъемных колец. Состояние сопряженных поверхностей, точность размера и правильность сборки влияют на герметичность камеры сгорания, компрессию и расход масла. Новый поршень применяют при капитальном ремонте после дефектовки цилиндра, а не как способ скрыть последствия износа без механической обработки.

Как правильно подобрать ремонтный размер

Обозначение +0,50 означает увеличение относительно стандартного размера соответствующей версии поршня SEE: стандартная деталь для этой позиции имеет диаметр 52,0 мм, а ремонтная — 52,5 мм. Такой поршень нельзя устанавливать в неизмеренный цилиндр или выбирать только по объему 125 см³. Перед заказом необходимо подтвердить семейство двигателя GY6 125, четырехтактную конструкцию, требуемый диаметр и возможность обработки установленного цилиндра под этот размер.

• Диаметр поршня: 52,5 мм.
• Ремонтное увеличение: +0,50 мм относительно стандартного Ø52,0 мм.
• Назначение: восстановление цилиндро-поршневой группы четырехтактного двигателя GY6 125.
• Производитель: SEE.

Цилиндр измеряют нутромером в нескольких поясах и во взаимно перпендикулярных направлениях. Такая проверка позволяет определить фактический диаметр, конусность и овальность, а затем решить, достаточно ли размера +0,50. Окончательный диаметр после расточки и хонингования задают с учетом размера конкретного поршня и требуемого производителем двигателя монтажного зазора. Подгонка цилиндра под фактически измеренную деталь надежнее, чем обработка только по номинальному числу.

Что проверить при установке

До сборки очищают цилиндр и масляные каналы от абразива, проверяют поверхность поршня, состояние канавок, посадку пальца и отверстие верхней головки шатуна. Поршневые кольца предварительно устанавливают в цилиндр ровно и измеряют зазор между их концами. Также контролируют боковой зазор колец в канавках. Значения берут из ремонтной документации конкретного двигателя: универсальное число для всех вариантов GY6 использовать нельзя.

Кольца устанавливают в предназначенные для них канавки, соблюдая порядок, ориентацию и разведение замков согласно инструкции к применяемому комплекту. Перед монтажом поверхности смазывают чистым моторным маслом. Поршень соединяют с шатуном пальцем и надежно фиксируют стопорными кольцами, не допуская их попадания в картер. Направление установки поршня определяют по его геометрии и указаниям ремонтной документации. После сборки проверяют свободное вращение коленчатого вала, фазы газораспределения и отсутствие механического контакта.

Когда требуется замена

Основанием для ремонта могут быть задиры на юбке, повреждение днища, износ кольцевых канавок, увеличенный зазор между поршнем и цилиндром, снижение компрессии, расход масла или посторонний стук. Эти признаки требуют общей диагностики цилиндра, колец, пальца, шатуна и системы смазки. Если причина неисправности не устранена, установка одной новой детали не обеспечит полноценного результата. Поршень Ø52,5 мм подходит для ремонта только тогда, когда цилиндр подготовлен именно под увеличение +0,50 и все сопряженные компоненты соответствуют выбранному варианту GY6 125.
