Поршень 4T GY6 125 +0,25 Ø52,65 SEE Taiwan

Поршень SEE для двигателя 4T GY6 125, первый ремонт

Поршень диаметром 52,65 мм предназначен для ремонта четырехтактного двигателя GY6 125. Размер +0,25 относится к первой ремонтной ступени: такую деталь выбирают не для исправного цилиндра стандартного диаметра, а после измерения износа и подготовки цилиндра под увеличенный размер. Поршень работает в цилиндро-поршневой группе, воспринимает давление газов и через поршневой палец передает усилие шатуну. От соответствия его фактического диаметра подготовленному цилиндру зависят компрессия, стабильность запуска и корректная работа двигателя после сборки.

Номинальный диаметр детали составляет 52,65 мм, диаметр поршневого пальца — 15 мм. Модель рассчитана на конфигурацию GY6 125 объемом 125 см³ и относится к поршням для четырехтактных китайских скутеров. Обозначение +0,25 нельзя воспринимать как универсальную прибавку к любому мотору GY6: семейство включает разные объемы и размеры цилиндров. Основные ориентиры при подборе — тип двигателя, исходный диаметр цилиндра, ремонтная ступень, диаметр пальца и геометрия снятого поршня.

Конструкция комплекта

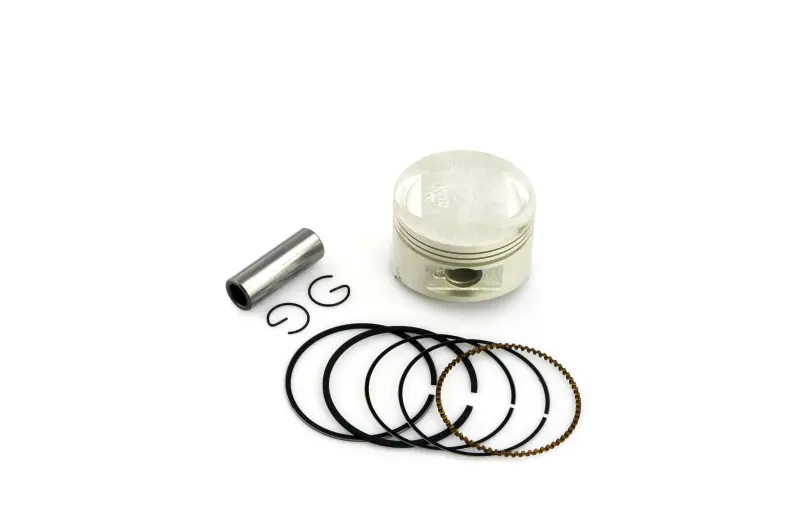

В комплект входят поршень, поршневой палец диаметром 15 мм, два стопорных кольца и набор поршневых колец. Кольца уплотняют пространство между поршнем и стенкой цилиндра, а палец соединяет поршень с шатуном. Стопорные кольца удерживают палец от осевого смещения. Наличие этих деталей позволяет собрать поршневую часть с согласованным набором компонентов, однако состояние цилиндра, шатуна и посадки пальца необходимо оценить отдельно.

Что проверить перед выбором

• Модель двигателя. Деталь предназначена для четырехтактной конфигурации GY6 125; одного внешнего сходства скутеров для подбора недостаточно.
• Диаметр цилиндра. Размер 52,65 мм должен соответствовать результату расточки и финишной обработки, а не приблизительному измерению старого поршня.
• Ремонтную ступень. Исполнение +0,25 выбирают после дефектовки цилиндра. Если цилиндр не растачивался либо уже проходил другой этап ремонта, нужен иной размер.
• Поршневой палец. Здесь используется палец диаметром 15 мм; его размер и посадку следует сопоставить с демонтированными деталями и состоянием верхней головки шатуна.
• Форму поршня. До сборки сравнивают общую высоту, положение отверстия под палец, днище и расположение канавок со старой исправной по геометрии деталью.

Подготовка и установка

Ремонт начинают с точного измерения цилиндра в нескольких поясах и направлениях. Это позволяет определить износ, овальность и возможность обработки под 52,65 мм. Окончательный монтажный зазор задают при обработке цилиндра по фактически измеренному новому поршню: ориентироваться только на число в названии недостаточно. После расточки поверхности очищают от абразивных остатков, проверяют состояние шатуна и отсутствие повреждений в посадочных местах.

Перед сборкой кольца раскладывают по назначению, контролируют их посадку в канавках и зазор в замке внутри подготовленного цилиндра. Замки размещают согласно схеме сборки двигателя, не допуская их произвольного совмещения. Стопорные кольца должны полностью войти в свои канавки, а палец — перемещаться в предусмотренной посадке без перекоса. Кольца нельзя сжимать ударами или заводить в цилиндр с усилием через острую кромку: для аккуратной установки применяют подходящий обжим и монтажную смазку.

Поршень SEE Ø52,65 мм подходит для восстановления GY6 125, когда дефектовка показала необходимость первого ремонтного размера. Перед заказом сопоставьте двигатель, диаметр пальца и ремонтную ступень, а обработку цилиндра выполняйте под конкретный поршень. Такой порядок исключает подбор только по объему скутера и помогает собрать цилиндро-поршневую группу с правильной геометрией.
