Поршень SEE Yamaha JOG 72 STD Ø47 мм, палец 10 мм, 2JA/3KJ, mod.B

Поршень SEE для Yamaha JOG 72 STD Ø47 мм

Поршень предназначен для цилиндро-поршневой группы двухтактных скутеров Yamaha JOG с обозначениями 2JA и 3KJ и рабочим объемом 72 см³. Номинальный диаметр составляет 47,00 мм, диаметр поршневого пальца — 10 мм. Исполнение STD рассчитано на цилиндр соответствующего стандартного размера, а версия mod.B требует подбора совместимых колец и правильного сопоставления с установленной конфигурацией двигателя.

Во время работы двигателя поршень перемещается внутри цилиндра, участвует в сжатии топливовоздушной смеси и передает усилие через палец на шатун. Состояние его поверхности, канавок под кольца и посадочного отверстия пальца напрямую связано с компрессией, запуском и устойчивой работой мотора. Поэтому поршень меняют при заметных задирах, повреждении днища, износе канавок, увеличенном зазоре в цилиндре либо во время восстановления цилиндро-поршневой группы.

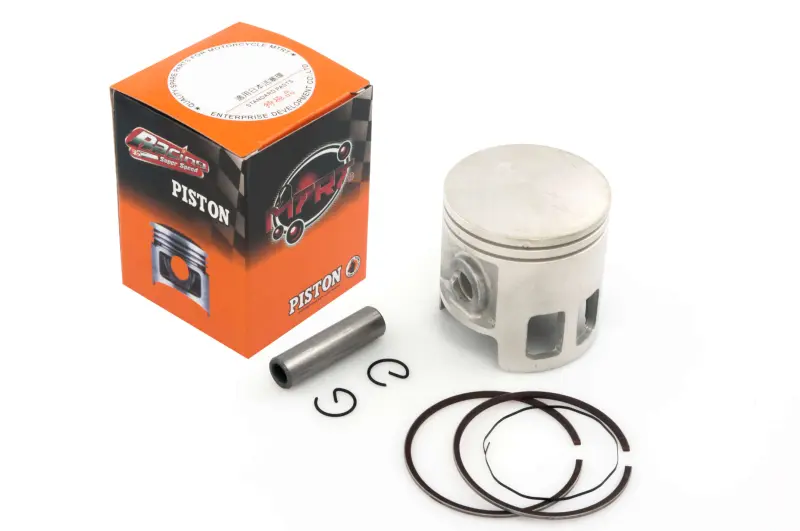

Комплект включает поршень, поршневой палец, стопорные кольца пальца и поршневые кольца. Такой набор содержит основные детали, необходимые для сборки поршневой части, однако перед монтажом следует проверить соответствие каждого компонента конкретному цилиндру. Детали изготовлены брендом SEE, зарегистрированным как SHENG-E; страна производства — Тайвань.

Основные параметры

• Назначение: поршень для двухтактного двигателя скутера Yamaha JOG 72.
• Совместимые модификации: JOG 2JA и JOG 3KJ.
• Диаметр поршня: 47,00 мм.
• Диаметр поршневого пальца: 10 мм.
• Размер: STD, номинальное исполнение.
• Версия: mod.B.

Как правильно подобрать поршень

Обозначений модели скутера недостаточно для окончательного выбора. Перед заказом необходимо определить фактический диаметр цилиндра и убедиться, что он рассчитан именно на поршень 47,00 мм. Цилиндр после эксплуатации может оставаться в номинальном размере или быть расточенным под ремонтный поршень. Установка STD в цилиндр другого размера не обеспечит требуемого рабочего зазора, поэтому размер проверяют измерительным инструментом.

Отдельно сопоставляют диаметр пальца 10 мм, расположение стопорных канавок, форму днища, высоту поршня и конфигурацию окон со снятой деталью. Следует также проверить обозначение mod.B: кольца и поршни разных конструктивных версий нельзя выбирать только по одинаковому диаметру. Если двигатель ранее ремонтировался или его цилиндр заменяли, ориентироваться нужно на параметры фактически установленной цилиндро-поршневой группы, а не только на модель скутера.

Установка и контроль состояния двигателя

До сборки цилиндр осматривают на наличие задиров, ступеньки износа и повреждений рабочей поверхности. Измерение цилиндра позволяет оценить его диаметр и зазор относительно нового поршня. Если поверхность существенно изношена или имеет неправильную геометрию, одна замена поршня не устранит причину падения компрессии: может потребоваться обработка либо замена цилиндра с подбором другого размера.

При установке кольца размещают в предназначенных для них канавках и соблюдают их правильное положение. Палец должен соответствовать посадочным отверстиям поршня и верхней головке шатуна, а оба стопорных кольца необходимо надежно установить в канавки. До окончательной сборки проверяют свободу движения деталей и отсутствие перекоса. Работы с цилиндро-поршневой группой желательно выполнять с соблюдением технических требований конкретного двигателя.

Эта модель подойдет для ремонта Yamaha JOG 72 2JA/3KJ, когда измерения подтверждают номинальный диаметр 47,00 мм, палец 10 мм и исполнение mod.B. Точная сверка этих параметров помогает подобрать поршень к имеющемуся цилиндру и избежать ошибки между стандартным и ремонтными размерами.
