Поршневой комплект SEE Yamaha Jog 50 2JA/3KJ STD Ø40 мм, палец 10 мм (mod.A)

Поршневой комплект SEE для Yamaha Jog 50 2JA/3KJ

Комплект стандартного размера предназначен для ремонта цилиндро-поршневой группы скутеров Yamaha Jog 50 с обозначениями 2JA и 3KJ. Основные параметры модели — диаметр поршня 40,00 мм и диаметр пальца 10 мм. Исполнение STD рассчитано на цилиндр стандартного размера, который не растачивался под увеличенный ремонтный поршень. Модификация обозначена как mod.A.

Назначение и работа в двигателе

Поршень перемещается внутри цилиндра, участвует в сжатии топливовоздушной смеси и воспринимает давление газов после ее воспламенения. Через поршневой палец и шатун полученное усилие передается на коленчатый вал. Кольца уплотняют зазор между поршнем и стенкой цилиндра, поэтому состояние этих деталей непосредственно связано с компрессией, запуском двигателя и стабильностью его работы.

Замена требуется при износе юбки и канавок, появлении задиров, повреждении днища или потере подвижности колец. Однако установка одного нового поршня не устраняет дефекты цилиндра. Перед ремонтом цилиндр очищают, осматривают и измеряют: глубокие риски, овальность, конусность либо чрезмерный зазор требуют отдельного восстановления или подбора другого ремонтного размера.

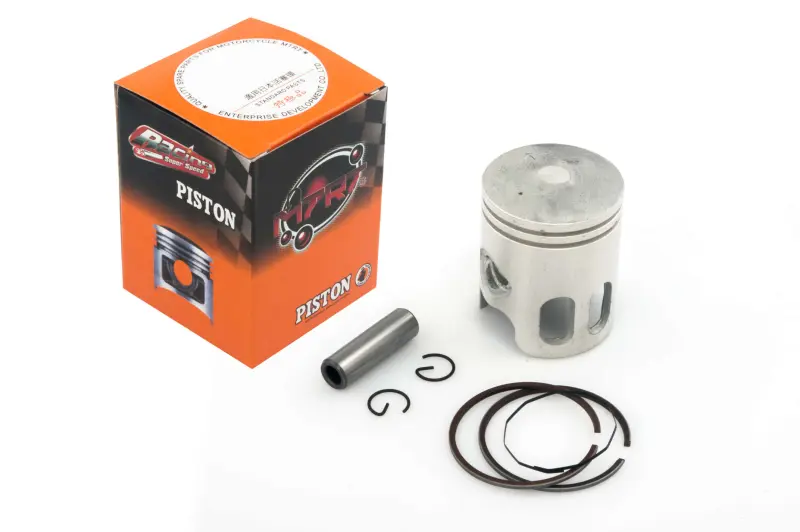

Что входит в комплект

В набор входят поршень, поршневые кольца, палец и два стопорных кольца пальца. Такой состав объединяет основные сопрягаемые детали, необходимые при замене поршня. Игольчатый подшипник верхней головки шатуна и прокладки цилиндра к подтвержденному составу не относятся; их наличие и состояние следует проверить отдельно до разборки двигателя.

Критерии правильного подбора

• Модель двигателя: обозначения 2JA или 3KJ должны соответствовать ремонтируемой версии Yamaha Jog 50.
• Размер поршня: 40,00 мм и исполнение STD выбирают для цилиндра стандартного диаметра, а не после расточки под 40,25; 40,50 мм или другой увеличенный размер.
• Диаметр пальца: необходим вариант 10 мм; этот параметр сверяют с пальцем и верхней головкой шатуна.
• Конструкция: перед установкой сопоставляют форму днища, высоту поршня, расположение окон, канавок и пальца со снятой деталью.
• Версия: обозначение mod.A следует учитывать, если для двигателя предлагаются несколько конструктивных вариантов поршня.

Рекомендации по установке

Монтаж выполняют на чистых деталях после проверки цилиндра и зазора между его стенкой и юбкой поршня. Кольца устанавливают в предназначенные канавки без чрезмерного растягивания, а их замки располагают у фиксирующих штифтов. Поршень ориентируют в цилиндре согласно монтажному обозначению и схеме конкретного двигателя. Перед сборкой трущиеся поверхности смазывают маслом для двухтактного двигателя.

Палец должен входить без ударной нагрузки, а оба фиксатора — полностью садиться в свои канавки. Попадание фиксатора или посторонних частиц в картер способно привести к серьезному повреждению цилиндра и кривошипного механизма, поэтому открытое пространство картера на время монтажа закрывают чистым материалом. После установки проверяют свободное перемещение поршня и колец, затем затягивают крепеж цилиндра и головки с моментом, указанным для конкретной версии двигателя.

Основные характеристики

• Применение: Yamaha Jog 50.
• Обозначения совместимости: 2JA/3KJ.
• Размер: STD.
• Диаметр поршня: 40,00 мм.
• Диаметр пальца: 10 мм.
• Производитель: SEE.
• Версия: mod.A.

Этот вариант подходит для планового восстановления стандартной цилиндро-поршневой группы и ремонта после износа штатного поршня. Окончательный выбор делают по коду двигателя, фактическому диаметру цилиндра и геометрии снятой детали: совпадение только названия Yamaha Jog без проверки этих параметров недостаточно.
