Поршень SEE 2T TB 60 / Suzuki Run +0,50, Ø43,50 мм, палец 10 мм

Ремонтный поршень SEE для 2T TB 60 и Suzuki Run

Поршень ремонтного размера +0,50 предназначен для цилиндро-поршневой группы двухтактных скутерных двигателей TB 60 и Suzuki Run с цепным приводом. Его диаметр составляет 43,50 мм, а диаметр поршневого пальца — 10 мм. Такой вариант выбирают не вместо стандартного поршня Ø43,00 мм, а для цилиндра, подготовленного под соответствующий ремонтный размер. Деталь подходит для восстановления двигателя после износа рабочей поверхности цилиндра, когда установка поршня номинального диаметра уже не позволяет получить требуемое сопряжение.

Во время работы поршень перемещается внутри цилиндра, участвует в сжатии топливной смеси и передает усилие от давления газов через палец на шатун. Поршневые кольца уплотняют пространство между поршнем и стенкой цилиндра. Состояние этих деталей влияет на компрессию, запуск двигателя и стабильность его работы. Канавки под кольца, форма днища, расположение пальца и конфигурация юбки должны соответствовать применяемому мотору, поэтому одного совпадения диаметра для правильного выбора недостаточно.

Основные параметры

• Назначение: поршень для двухтактного скутерного двигателя.
• Применяемость: TB 60 и Suzuki Run соответствующей конструкции.
• Ремонтный размер: +0,50 относительно номинального диаметра 43,00 мм.
• Диаметр поршня: 43,50 мм.
• Диаметр пальца: 10 мм.
• Исполнение: SEE, Тайвань.

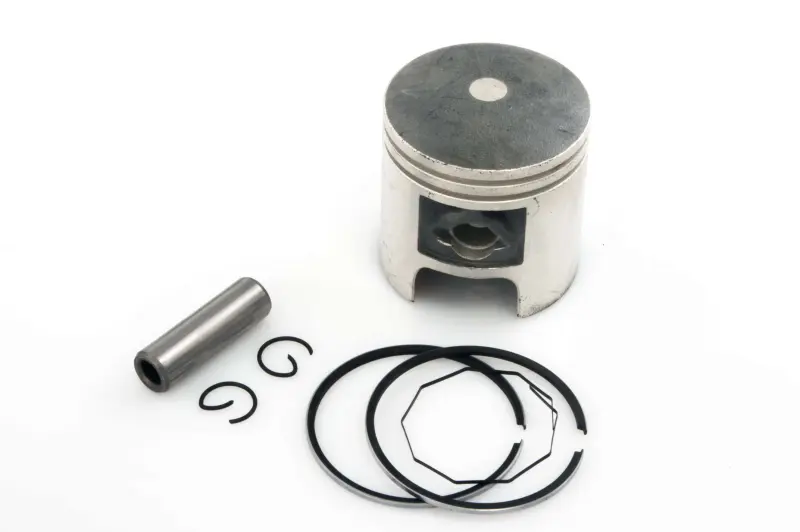

• Состав набора: поршень, поршневой палец, кольца и два стопорных кольца пальца.

Как проверить совместимость

Перед заказом следует определить точный тип двигателя и убедиться, что установлен именно двухтактный TB 60 либо совместимый с ним вариант Suzuki Run. Обозначение +0,50 указывает на размерную ступень, а не на универсальность детали. Цилиндр должен быть расточен или подобран под поршень Ø43,50 мм с предусмотренным для конкретного двигателя монтажным зазором. Диаметр цилиндра желательно проверять измерительным инструментом в нескольких точках: ориентироваться только на название модели или прежний размер поршня недостаточно.

Дополнительно сопоставляют диаметр пальца 10 мм, высоту старого поршня, положение отверстия под палец, форму днища, число и расположение кольцевых канавок, а также конфигурацию юбки и окна. Особенно внимательно такой контроль проводят после предыдущего ремонта: внутри двигателя уже может стоять поршень увеличенного размера, не соответствующий заводскому номиналу. Кольца также должны быть рассчитаны именно на диаметр 43,50 мм и правильно размещаться в своих канавках.

Установка и подготовка двигателя

До сборки цилиндр проверяют на задиры, выраженную овальность, конусность и другие следы износа. Новый поршень сам по себе не исправит поврежденную или неправильно обработанную поверхность. Решение о расточке и требуемом зазоре принимают после измерения цилиндра и поршня. При монтаже проверяют посадку пальца, свободное движение колец в канавках, положение замков колец относительно фиксирующих штифтов и надежную установку обоих стопорных колец.

Стрелку, метку направления или ориентацию окон, если они предусмотрены конструкцией конкретного экземпляра, устанавливают в соответствии со схемой двигателя. Перед первым запуском необходимо убедиться, что кольца не зажаты и поршень перемещается без механического упора. Поршень SEE Ø43,50 мм подходит для планового восстановления подходящей ЦПГ TB 60 или Suzuki Run, когда размеры цилиндра и всех сопрягаемых деталей подтверждены измерением.
