Поршень SEE Honda Lead 100 JF06 +0,25, Ø51,25 мм

Ремонтный поршень SEE для Honda Lead 100 JF06

Поршень диаметром 51,25 мм предназначен для ремонта двухтактного двигателя скутера Honda Lead 100 модификации JF06. Размер +0,25 относится к первому ремонтному размеру: он больше штатного диаметра 51 мм и применяется после соответствующей обработки цилиндра. Такой поршень выбирают при восстановлении цилиндро-поршневой группы, когда износ, задиры или нарушение геометрии цилиндра уже не позволяют установить деталь стандартного размера.

Во время работы двигателя поршень перемещается внутри цилиндра, участвует в сжатии топливовоздушной смеси и передает усилие через поршневой палец и шатун. Состояние его поверхности, канавок и колец непосредственно связано с компрессией, запуском двигателя и стабильностью его работы. Ремонтный размер позволяет восстановить правильное сопряжение деталей после расточки цилиндра, однако окончательная посадка зависит не только от обозначения +0,25: цилиндр необходимо обрабатывать под фактический размер устанавливаемого поршня с соблюдением предусмотренного для двигателя теплового зазора.

Основные параметры и состав

• Назначение: ремонт цилиндро-поршневой группы скутера Honda Lead 100.
• Совместимая модификация: JF06.
• Тип двигателя: двухтактный.
• Диаметр поршня: 51,25 мм.
• Ремонтный размер: +0,25 мм, первый ремонт относительно штатного диаметра 51 мм.
• Диаметр поршневого пальца: 12 мм.
• Производитель: SEE (Sheng-E), Тайвань.

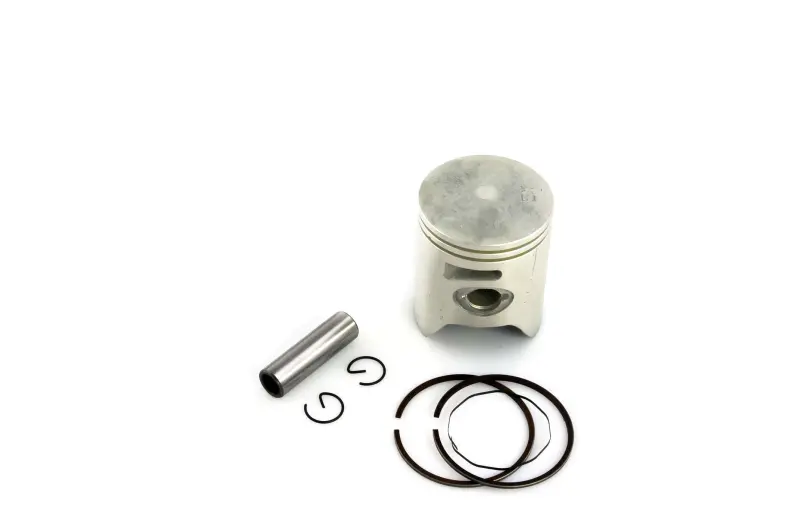

• Набор: поршень, поршневой палец, поршневые кольца и стопорные кольца пальца.

Как правильно подобрать поршень

Перед заказом следует проверить модель скутера и модификацию двигателя, а также измерить цилиндр нутромером. Обозначение Honda Lead 100 само по себе недостаточно для безошибочного выбора: нужно убедиться, что ремонт выполняется именно на версии JF06 и что цилиндр можно обработать под диаметр 51,25 мм. Если цилиндр ранее уже растачивали, фактический размер может соответствовать следующей ремонтной ступени. Выбирать поршень только по объему двигателя или приблизительному диаметру нельзя.

Отдельно сравнивают диаметр пальца, высоту поршня, положение пальца, форму днища и расположение замков колец со снятой деталью. Для этой модели в характеристиках поршня SEE указан палец 12 мм. Это особенно важно, поскольку у внешне близких деталей для Honda Lead встречаются другие размеры пальца. Поршневые кольца должны соответствовать канавкам конкретного поршня и свободно перемещаться в них без перекоса и чрезмерного люфта.

Установка и подготовка цилиндра

Расточку и финишную обработку цилиндра выполняют после измерения конкретного поршня, а требуемый монтажный зазор определяют по ремонтным данным двигателя. До сборки проверяют состояние цилиндра, шатуна, игольчатого подшипника, поршневого пальца и канавок колец. Кольца устанавливают в предназначенные для них канавки, совмещая их разрывы с фиксирующими штифтами. Стопорные кольца пальца должны полностью занять свои канавки; попадание стопора в цилиндр способно привести к серьезному повреждению.

После сборки поршень должен перемещаться без закусывания, а кольца — правильно располагаться относительно окон двухтактного цилиндра. Первый запуск выполняют только после контрольной проверки сборки и подачи смазки. Поршень SEE Ø51,25 мм подходит для планового восстановления Honda Lead 100 JF06 в первом ремонтном размере и позволяет использовать подготовленный цилиндр вместо установки стандартного поршня в уже изношенную поверхность.
