Поршень SEE Honda DJ-1 AF12 50 см³, ремонт 0,25, Ø41,25 мм, палец 10 мм

Ремонтный поршень SEE для Honda DJ-1 AF12

Поршень диаметром 41,25 мм предназначен для ремонта двухтактного двигателя объемом 50 см³ на скутере Honda DJ-1 с обозначением AF12. Это первый ремонтный размер 0,25 мм: его выбирают не для стандартного цилиндра диаметром 41,00 мм, а после дефектовки и подготовки цилиндра под увеличенный диаметр. Такой вариант применяется, когда износ, задиры или нарушение геометрии рабочей поверхности уже не позволяют сохранить штатный размер.

Во время работы двигателя поршень перемещается внутри цилиндра, участвует в сжатии топливовоздушной смеси и передает усилие через поршневой палец на шатун. Состояние его юбки, днища и кольцевых канавок непосредственно связано с компрессией, запуском двигателя и стабильностью его работы. Установка ремонтного поршня позволяет восстановить цилиндро-поршневую пару без перехода на цилиндр другого рабочего объема, если состояние детали допускает расточку под первый ремонт.

Параметры и показанный набор

• Назначение: двигатель скутера Honda DJ-1 AF12.
• Рабочий объем: 50 см³.
• Тип двигателя: двухтактный.
• Диаметр поршня: 41,25 мм.
• Ремонтный размер: 0,25 мм, первый ремонт.
• Диаметр поршневого пальца: 10 мм.
• Производитель: SEE (SHENG-E), Тайвань.

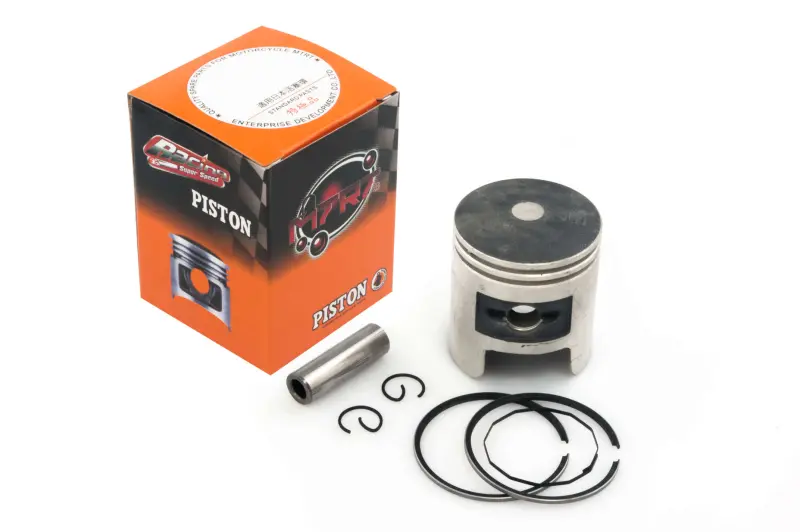

• Состав набора: поршень, два поршневых кольца, палец и два стопорных кольца.

Как правильно подобрать поршень

Обозначения Honda DJ-1 и AF12 сами по себе недостаточны для заказа: перед ремонтом необходимо измерить цилиндр и определить, какой размер можно получить после обработки. Диаметр 41,25 мм должен соответствовать выбранному ремонтному размеру цилиндра, а палец 10 мм — шатуну и прежнему поршню. Также сравнивают общую высоту, расстояние от оси пальца до днища, форму днища и юбки, расположение окон и кольцевых замков. Эти параметры влияют на положение поршня в цилиндре и работу газораспределения двухтактного двигателя.

Если цилиндр еще имеет стандартный размер 41,00 мм и не требует расточки, этот поршень устанавливать нельзя. Если же износ превышает возможности первого ремонта, одного увеличения до 41,25 мм может оказаться недостаточно. Решение принимают после промера цилиндра в нескольких поясах и направлениях, оценки овальности, конусности и глубины повреждений. Расточку и окончательную доводку выполняют с учетом фактического размера приобретенного поршня и требуемого монтажного зазора.

Подготовка и установка

Перед сборкой очищают цилиндр после механической обработки, проверяют состояние шатуна и игольчатого подшипника, осматривают палец и канавки поршневых колец. Кольца устанавливают без перекоса, располагая их замки в предусмотренных конструкцией положениях. Стопорные кольца должны полностью сесть в канавки бобышек; оставлять их разрез напротив монтажной выемки не следует. При заведении поршня в цилиндр кольца аккуратно сжимают, не прикладывая ударную нагрузку к их кромкам.

После сборки коленчатый вал должен проворачиваться плавно, без закусывания и постороннего контакта. Для первого запуска используют рекомендованное для двигателя масло и соблюдают режим приработки отремонтированной цилиндро-поршневой пары. Точный подбор по результатам измерений и аккуратная установка помогают вернуть двигателю нормальную компрессию и избежать преждевременных задиров.
