Поршень Honda PAL 50 AF17 STD Ø41 мм SEE

Поршень Honda PAL 50 AF17 STD Ø41 мм SEE

Поршень предназначен для штатной цилиндро-поршневой группы двухтактного скутера Honda PAL 50 модификации AF17. Диаметр детали составляет 41 мм, а обозначение STD указывает на стандартный размер. Такой вариант выбирают для цилиндра, сохранившего номинальный диаметр и не расточенного под ремонтный поршень. Деталь подходит для восстановления двигателя после износа прежнего поршня, повреждения его поверхности или канавок под кольца.

Назначение и работа в двигателе

Во время работы двигателя поршень перемещается внутри цилиндра, участвует в сжатии топливовоздушной смеси и воспринимает давление газов после воспламенения. Через поршневой палец и шатун усилие передается на коленчатый вал. Состояние сопряжения поршня, колец и цилиндра влияет на компрессию, уверенный запуск двигателя и стабильность его работы под нагрузкой.

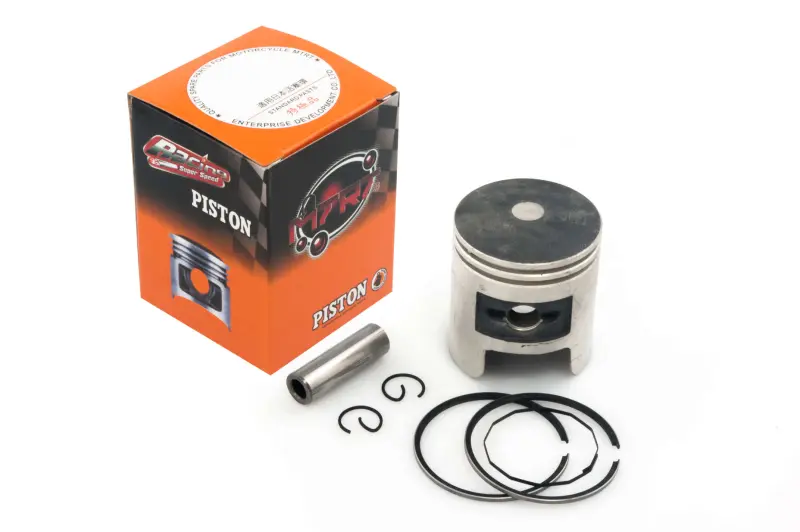

Поршень рассчитан на двухтактный двигатель Honda PAL 50 AF17 объемом 50 см³. Диаметр поршневого пальца — 10 мм. В набор входят поршень, палец, стопорные кольца пальца и поршневые кольца. Такой состав позволяет заменить основные связанные детали поршневого соединения без подбора каждого компонента по отдельности. Изделие представлено под маркой SEE, также встречающейся как Sheng-E; страна изготовления, указанная в карточках этого товара, — Тайвань.

Что проверить перед выбором

• Модель и модификацию скутера. Деталь рассчитана на Honda PAL 50 с обозначением AF17. Одного совпадения марки Honda недостаточно: поршни других серий могут отличаться диаметром, высотой, расположением пальца и конфигурацией окон.
• Фактический размер цилиндра. Версия STD имеет диаметр 41 мм и предназначена для номинального цилиндра. Если цилиндр ранее растачивали либо его износ требует обработки, стандартный поршень может не обеспечить необходимое сопряжение.
• Диаметр пальца. Для этого поршня указан палец 10 мм. При подборе следует сопоставить этот параметр с шатуном и демонтированными деталями.
• Состояние цилиндра. Перед сборкой проверяют поверхность на задиры, выраженную выработку, овальность и другие повреждения. Решение об установке стандартного поршня принимают после измерения цилиндра, а не только по его внешнему состоянию.

Подготовка к установке

Монтаж выполняют на чистом двигателе после удаления загрязнений и остатков прежних уплотнений из зоны цилиндра. До окончательной сборки проверяют посадку пальца, положение стопорных колец, свободное перемещение колец в канавках и их зазор в цилиндре. Конкретные монтажные зазоры и положение поршня выбирают по техническим данным двигателя Honda PAL AF17. Стопорные кольца должны полностью войти в предназначенные для них канавки.

• Не устанавливайте новый поршень в цилиндр с глубокими задирами или недопустимой выработкой: сначала требуется оценка и подготовка поверхности.
• Поршневые кольца устанавливают аккуратно, без чрезмерного разведения, чтобы не деформировать и не сломать их.
• После сборки необходимо убедиться, что детали движутся свободно и не создают механического заедания.

Этот комплект подходит для ремонта штатного 50-кубового двухтактного двигателя Honda PAL AF17, когда цилиндр соответствует номинальному диаметру 41 мм. Точная проверка цилиндра, пальца и сопряженных деталей до монтажа помогает правильно выбрать размер и избежать повторной разборки двигателя.
