Поршень SEE Honda TACT 50 AF16 STD Ø41 мм

Поршень SEE для Honda TACT 50 AF16 STD Ø41 мм

Поршень предназначен для ремонта цилиндро-поршневой группы скутера Honda TACT 50 с обозначением AF16. Номинальный диаметр составляет 41 мм, а исполнение STD указывает на стандартный размер. Такая деталь подходит для установки в цилиндр номинального размера при условии, что его фактический диаметр, форма рабочей поверхности и монтажные зазоры соответствуют требованиям двигателя.

Назначение и работа в двигателе

Во время работы двигателя поршень перемещается внутри цилиндра, участвует в сжатии топливной смеси и воспринимает давление газов после ее воспламенения. Через поршневой палец движение передается на шатун. Поршневые кольца размещаются в канавках корпуса и уплотняют зазор между поршнем и стенкой цилиндра, поэтому состояние этих деталей непосредственно связано с компрессией, запуском и стабильной работой двигателя.

Размер STD следует выбирать для цилиндра, который сохранил номинальный диаметр и не растачивался под увеличенный ремонтный поршень. Одного обозначения модели скутера для точного подбора недостаточно: перед установкой необходимо измерить цилиндр и определить его износ. Если поверхность имеет выраженную выработку, овальность, глубокие задиры или уже обработана под другой диаметр, стандартный поршень Ø41 мм не устранит несоответствие.

Конструкция и комплектация

• Применение: Honda TACT 50 с обозначением AF16.
• Размер: номинальный диаметр поршня 41 мм.
• Исполнение: STD, стандартный размер без увеличения под расточку.
• Производитель: SEE, страна производства — Тайвань.

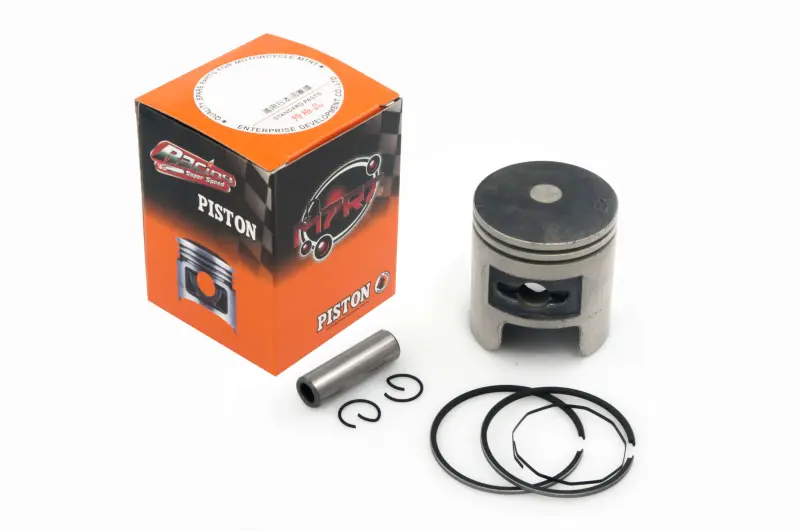

• Комплектующие: поршень, поршневой палец, поршневые кольца и стопорные кольца пальца.

При подборе сравнивают не только диаметр, но и общую высоту поршня, положение пальца, диаметр пальца, профиль днища, форму юбки, окна и вырезы, количество канавок и расположение фиксаторов колец. Эти параметры должны совпадать с конструкцией двигателя AF16 и демонтированной деталью. Отличие хотя бы одного посадочного параметра может помешать правильной сборке или движению поршня в цилиндре.

Когда требуется замена

Основанием для ремонта могут быть задиры на юбке, повреждение днища, износ канавок, залегание или разрушение колец, повышенный зазор и снижение компрессии. Перед заменой необходимо установить причину повреждения и проверить сопряженные детали. Новый поршень не исправит изношенный цилиндр, неисправный шатунный механизм или нарушение условий смазки, поэтому состояние цилиндра, пальца, верхней головки шатуна и подшипника оценивают до окончательной сборки.

Монтаж выполняют после очистки деталей и контрольных измерений. Проверяют зазор поршня в цилиндре, зазор в замках колец, свободное перемещение колец в канавках и надежную посадку стопорных колец. Кольца устанавливают с учетом их фиксаторов, а ориентацию поршня определяют по конструкции штатной детали и требованиям руководства по ремонту AF16. До первого запуска трущиеся поверхности смазывают составом, предусмотренным процедурой сборки двигателя.

Этот поршень выбирают для восстановления Honda TACT 50 AF16 именно в номинальном размере 41 мм. До заказа и монтажа следует подтвердить код двигателя, измерить цилиндр и сопоставить геометрию со снятым поршнем. Такой подход позволяет отличить стандартный вариант от ремонтных размеров и подобрать деталь под фактическое состояние цилиндро-поршневой группы.
