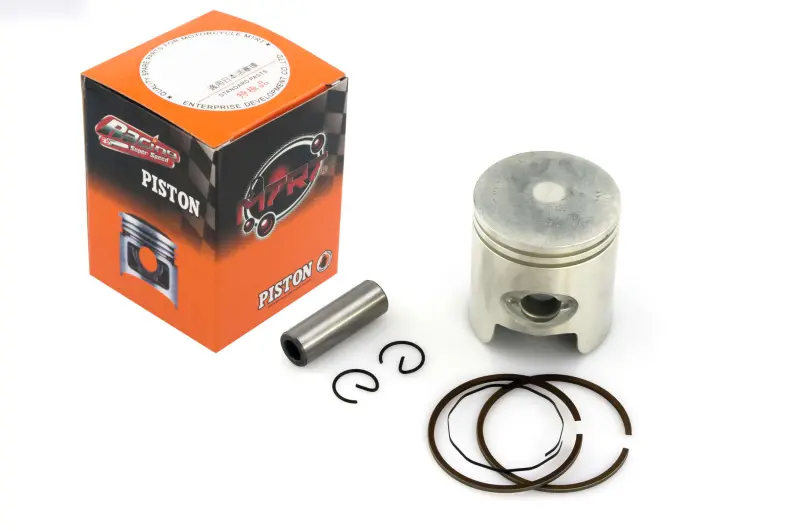

Ремонтный поршень SEE для Honda DIO ZX 65 +0,25, Ø44,25 мм

Ремонтный поршень SEE для Honda DIO ZX 65 +0,25

Поршень диаметром 44,25 мм предназначен для ремонта цилиндро-поршневой группы скутеров семейства Honda DIO ZX 65. Размер +0,25 относится к ремонтному исполнению: такой поршень выбирают не вместо стандартного Ø44,00 мм без предварительной проверки, а под цилиндр, состояние и окончательный размер которого определены измерением и механической обработкой.

Деталь работает внутри цилиндра, воспринимает давление газов и через поршневой палец передает усилие шатуну. Поршневые кольца уплотняют зазор между поршнем и стенкой цилиндра, поэтому точность подбора диаметра, монтажного зазора и колец непосредственно связана с компрессией, запуском и стабильной работой двигателя. Ремонтный размер помогает восстановить цилиндр после допустимой расточки, когда установка поршня стандартного диаметра уже не обеспечивает требуемого сопряжения.

Размер и назначение

• Применение: цилиндро-поршневая группа Honda DIO ZX 65.
• Тип: ремонтный поршень с увеличением размера на 0,25 мм относительно стандартного Ø44,00 мм.
• Диаметр поршня: 44,25 мм.
• Марка детали: SEE.
• Сопутствующие детали набора: поршневые кольца, поршневой палец и два стопорных кольца пальца.

Обозначение Ø44,25 мм является размером поршня, а не готовым размером цилиндра для расточки. Окончательный диаметр цилиндра определяют с учетом фактического диаметра юбки и необходимого монтажного зазора. Поэтому цилиндр обрабатывают под конкретный поршень, а не только по числу из названия. Такой подход позволяет избежать как чрезмерно плотной посадки, так и увеличенного зазора.

Как проверить совместимость

Перед выбором нужно подтвердить модель цилиндро-поршневой группы и измерить цилиндр нутромером в нескольких поясах и направлениях. Это помогает оценить износ, овальность и конусность, а также понять, подходит ли ремонтный размер +0,25 для следующего этапа обработки. Если цилиндр уже ремонтировали, ориентироваться только на модель скутера или предполагаемый прежний размер нельзя.

Дополнительно сравнивают с демонтированной деталью общую форму поршня, высоту, положение пальца, ширину и расположение окон юбки, конфигурацию днища и канавок колец. Размер пальца также проверяют измерением. Название Honda DIO ZX 65 подтверждает семейство применения, но не отменяет различий между установленными цилиндрами, ранее выполненными ремонтами и нештатными комплектами.

Что учесть при установке

До сборки цилиндр и сопрягаемые детали очищают от абразива и загрязнений после обработки. Мастер проверяет монтажный зазор поршня, зазоры в замках колец, состояние канавок, свободное перемещение пальца и надежную посадку обоих стопорных колец. Кольца устанавливают без чрезмерного растягивания и располагают согласно конструкции поршня. Если на детали предусмотрено указание направления, его соблюдают при установке.

Задиры на юбке, повреждение днища, изношенные канавки и снижение компрессии служат поводом разобрать цилиндро-поршневую группу и провести измерения. Новый поршень устраняет последствия износа только при исправном цилиндре после правильной обработки и при корректной сборке. Позиция подходит для планового ремонта Honda DIO ZX 65, когда по результатам дефектовки выбран диаметр 44,25 мм и подтверждены остальные присоединительные параметры.
