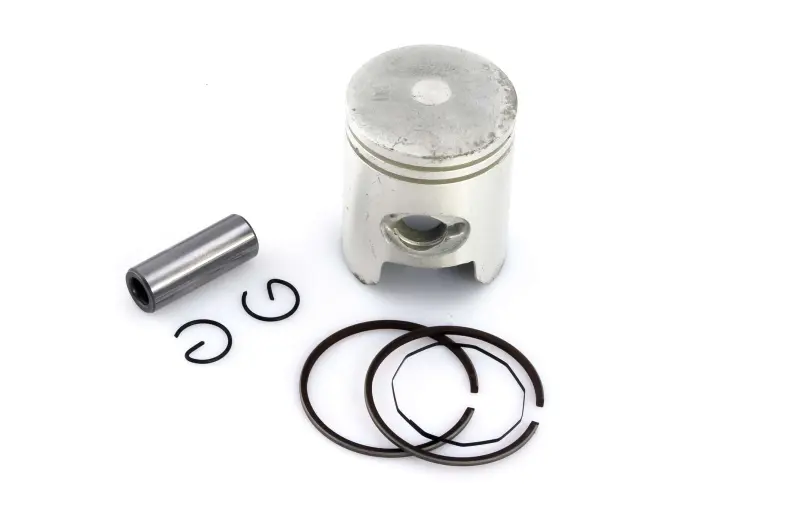

Ремонтный поршень SEE для Honda Dio ZX 50, Ø40,25 мм (+0,25)

Ремонтный поршень SEE для Honda Dio ZX 50, Ø40,25 мм

Поршень предназначен для ремонта цилиндро-поршневой группы двухтактных скутеров Honda Dio с двигателем объемом 50 см³. Диаметр 40,25 мм соответствует первому ремонтному размеру +0,25 мм. Такой вариант применяют не вместо стандартного поршня без предварительной проверки, а после измерения цилиндра и подготовки его рабочей поверхности под требуемый диаметр. Деталь подходит для восстановления двигателя при износе штатной пары, снижении компрессии, появлении задиров или необходимости расточки цилиндра.

Совместимость и назначение

Поршень рассчитан на модели семейства Honda Dio ZX и связанные модификации AF27/AF28 и AF34/AF35. В перечень совместимых исполнений входят Super Dio, Dio SR, Dio ZX, Dio XR Baja, Dio Fit, Live Dio, Dio Cesta и Dio ST. При этом обозначение модели скутера нельзя использовать как единственный критерий выбора: перед заказом необходимо уточнить код двигателя, установленный цилиндр и фактический диаметр его рабочей поверхности. На технике после предыдущего ремонта может стоять цилиндр другого размера или нештатная поршневая группа.

Во время работы двигателя поршень перемещается внутри цилиндра, воспринимает давление газов и передает усилие через поршневой палец на шатун. Состояние его юбки, днища и канавок под кольца влияет на герметичность камеры сгорания, стабильность компрессии и отсутствие постороннего стука. Ремонтный размер позволяет продолжить использование пригодного цилиндра после профессиональной обработки, если его состояние и допустимые размеры позволяют выполнить расточку.

Что проверить при подборе

• Диаметр: 40,25 мм; это первый ремонтный размер +0,25 мм, а не стандартное исполнение 40,00 мм.
• Тип двигателя: двухтактный двигатель Honda Dio объемом 50 см³.
• Поршневой палец: требуемый диаметр — 12 мм.
• Модификацию: совместимость заявлена для серий AF27/AF28 и AF34/AF35, но окончательный подбор выполняют по конкретному двигателю и цилиндру.
• Состояние цилиндра: измеряют диаметр, овальность и конусность, а затем определяют возможность обработки под 40,25 мм.

Если цилиндр еще имеет стандартный размер и находится в допустимом состоянии, устанавливать поршень 40,25 мм без расточки нельзя. Если цилиндр уже обрабатывался, одного обозначения «первый ремонт» также недостаточно: необходимы фактические промеры. Зазор между юбкой поршня и цилиндром назначают по ремонтным данным двигателя и результатам измерений, а не только по номинальному диаметру детали.

Рекомендации по установке

Монтаж выполняют на чистом цилиндре после проверки поверхности, каналов и кромок окон. До окончательной сборки контролируют посадку поршневого пальца, состояние шатуна и верхней головки, положение колец в канавках и их замковые зазоры. Кольца должны свободно перемещаться в своих канавках и устанавливаться без чрезмерного растяжения. Стопорные кольца пальца необходимо полностью посадить в предусмотренные канавки, чтобы исключить их выход при работе двигателя.

Направление установки поршня определяют по его конструктивным меткам и схеме конкретного двигателя. После сборки проверяют свободное перемещение поршня без заеданий и только затем завершают монтаж цилиндра и головки. Точная расточка, правильный монтаж колец и соблюдение требуемого зазора особенно важны для двухтактного двигателя: ошибки на этом этапе могут вызвать шум, потерю компрессии, перегрев или новые задиры. Поршень SEE Ø40,25 мм подходит для планового восстановления Honda Dio ZX 50 в первом ремонтном размере, когда параметры цилиндра подтверждены измерительным инструментом.
