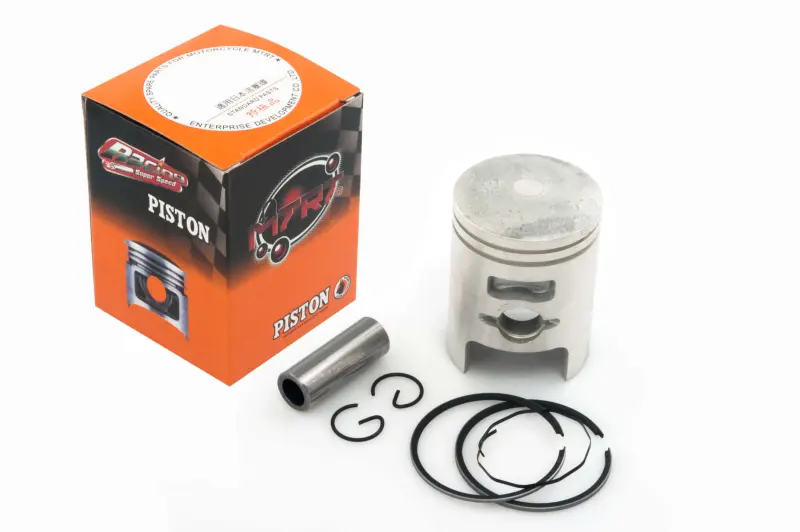

Поршень SEE для Honda Dio 50, +0,25, Ø39,25 мм

Поршень SEE для Honda Dio 50, +0,25, Ø39,25 мм

Ремонтный поршень предназначен для восстановления цилиндро-поршневой группы скутера Honda Dio с двигателем объемом 50 см³. Диаметр 39,25 мм соответствует первому ремонтному размеру +0,25 мм. Такой вариант применяют, когда цилиндр уже нельзя оставить в номинальном размере из-за износа или повреждений рабочей поверхности и его подготавливают под увеличенный поршень.

Во время работы двигателя поршень перемещается в цилиндре, участвует в сжатии смеси и передает усилие через поршневой палец на шатун. От правильного подбора диаметра, монтажного зазора и геометрии детали зависят компрессия, запуск двигателя и стабильность его работы. Диаметр поршневого пальца этой модели составляет 12 мм. В набор входят поршень, поршневые кольца, палец и стопорные кольца.

Основные параметры

• Назначение: ремонт цилиндро-поршневой группы Honda Dio 50.
• Диаметр поршня: 39,25 мм.
• Ремонтный размер: +0,25 мм, первый ремонт.
• Диаметр поршневого пальца: 12 мм.
• Марка детали: SEE / SHENG-E.
• Страна производства: Тайвань.

Как правильно подобрать поршень

Размер 39,25 мм нельзя выбирать только по названию Honda Dio или предполагаемому объему двигателя. Перед заказом необходимо измерить цилиндр и определить, под какой ремонтный размер он подготовлен. Поршень +0,25 рассчитан на цилиндр, обработанный именно под первый ремонт; устанавливать его вместо номинального поршня Ø39,00 мм без соответствующей расточки нельзя.

Дополнительно сравнивают старую деталь по форме днища и юбки, общей высоте, расположению поршневого пальца, диаметру пальца, количеству и расположению канавок для колец. У разных поколений Honda Dio могут отличаться двигатели и конструктивные исполнения, поэтому одного указания модели скутера недостаточно. Окончательное соответствие определяют по коду двигателя, параметрам снятого поршня и фактическим размерам цилиндра.

Подготовка и установка

До сборки цилиндр проверяют на задиры, овальность, конусность и другие следы износа. Необходимый монтажный зазор задают при обработке цилиндра с учетом фактического диаметра нового поршня и требований к конкретному двигателю. Простая установка увеличенной детали в изношенный цилиндр без измерений не обеспечивает правильной посадки: слишком малый зазор создает риск прихвата, а чрезмерный способствует шумной работе и ухудшению герметичности.

Поршневые кольца устанавливают в предназначенные для них канавки и проверяют их стыковые зазоры в цилиндре. Замки колец должны располагаться относительно фиксирующих штифтов так, как предусмотрено конструкцией поршня. Палец перед монтажом смазывают, а оба стопорных кольца полностью заводят в канавки. Положение поршня в цилиндре сверяют со снятой деталью и техническими данными двигателя. Перед первым запуском коленчатый вал следует аккуратно провернуть вручную, чтобы исключить заедание и контакт деталей.

Когда требуется замена

Поводом для ремонта могут быть задиры на юбке, повреждение днища, износ канавок колец, падение компрессии, затрудненный запуск, потеря тяги или посторонний шум в цилиндре. Эти признаки требуют диагностики всей цилиндро-поршневой группы: вместе с поршнем оценивают цилиндр, кольца, палец, шатун и подшипники. Если цилиндр подготовлен под Ø39,25 мм, этот поршень позволяет собрать группу в соответствующем первом ремонтном размере без перехода на следующий диаметр.

Для уверенного выбора сопоставьте три ключевых параметра: фактический диаметр подготовленного цилиндра, палец Ø12 мм и геометрию прежнего поршня. Точная проверка перед установкой помогает избежать повторной разборки двигателя и получить корректную посадку деталей после ремонта.
