Поршень SEE для Honda DIO 50 STD Ø39 мм, палец 12 мм

Поршень SEE для Honda DIO 50 STD Ø39 мм

Комплект предназначен для ремонта цилиндро-поршневой группы скутера Honda DIO 50, рассчитанной на поршень номинального диаметра 39 мм и палец диаметром 12 мм. Поршень движется внутри цилиндра, участвует в сжатии топливовоздушной смеси и передает усилие через палец на шатун. От правильного подбора этой детали зависят компрессия, уверенный запуск, ровная работа двигателя и отсутствие нежелательного стука в цилиндре.

Обозначение STD указывает на стандартный размер. Такой поршень применяют при восстановлении двигателя без перехода на увеличенный ремонтный диаметр, но окончательное решение принимают только после измерения цилиндра. Номинальные 39 мм в названии нельзя считать достаточным основанием для установки: необходимо оценить фактический диаметр, овальность, конусность и состояние рабочей поверхности. Если цилиндр заметно изношен или поврежден, установка нового поршня стандартного размера не устранит чрезмерный зазор.

Комплект и основные параметры

• Назначение: цилиндро-поршневая группа скутера Honda DIO 50.
• Размер: STD, номинальный диаметр поршня 39 мм.
• Диаметр пальца: 12 мм.
• Марка: SEE, также встречается полное обозначение SHENG-E.

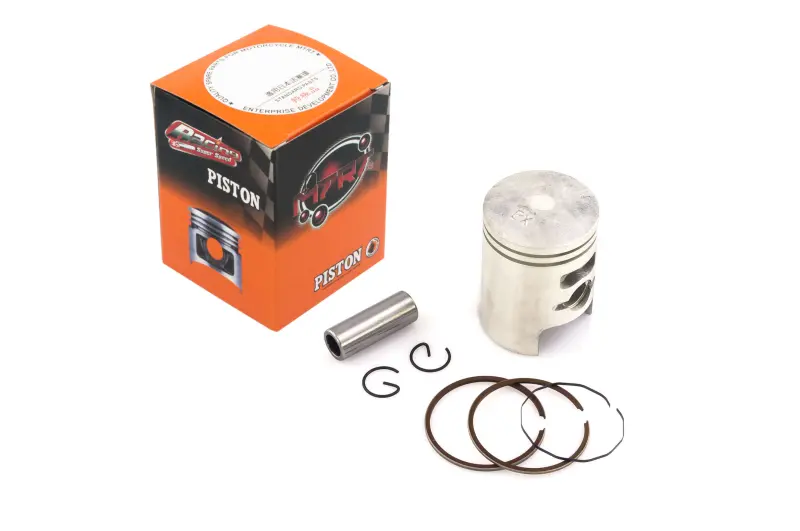

• Состав набора: поршень, поршневые кольца, палец и стопорные кольца пальца.

Что проверить перед выбором

Название Honda DIO 50 объединяет несколько модификаций, поэтому подбор только по марке скутера нежелателен. Новый поршень сравнивают со снятой деталью по диаметру и длине пальца, общей высоте, расстоянию от оси пальца до днища, форме юбки, расположению окон и конфигурации канавок под кольца. Следует также проверить количество и толщину колец. Совпадение наружного диаметра без соответствия остальных размеров не подтверждает пригодность детали для конкретного двигателя.

Перед заказом цилиндр измеряют подходящим измерительным инструментом в нескольких поясах и направлениях. Это позволяет определить не только размер, но и характер износа. Одновременно проверяют посадку пальца, состояние шатуна и подшипника его верхней головки. Если старый поршень имеет задиры, следы перегрева, поврежденное днище или разбитые канавки, необходимо найти причину неисправности до сборки. Иначе новая деталь может быстро получить аналогичные повреждения.

Подготовка и установка

Монтаж выполняют на чистых деталях после удаления нагара, абразивных частиц и остатков прежних прокладок. Поршневые кольца устанавливают в предназначенные для них канавки без чрезмерного растягивания. Их замки должны занимать положение, предусмотренное конструкцией поршня. Палец вставляют без перекоса, а оба стопорных кольца полностью размещают в посадочных канавках. Перед установкой цилиндра проверяют подвижность колец и надежность фиксации пальца.

Направление поршня, рабочие зазоры, порядок затяжки крепежа и требования к смазке определяют по техническим данным конкретного двигателя. Цилиндр нельзя насаживать с усилием на неправильно расположенные кольца: это может повредить их кромки или канавки. После сборки коленчатый вал осторожно проворачивают вручную, контролируя свободное движение деталей без заклинивания и постороннего сопротивления.

Когда такой поршень подходит

Поршень SEE STD Ø39 мм выбирают для Honda DIO 50, если геометрия снятой детали совпадает, используется палец 12 мм, а измерения подтверждают пригодность цилиндра к работе с номинальным размером. Комплект удобен при плановом восстановлении компрессии и ремонте после износа поршня или колец. Тщательная дефектовка цилиндра и сопряженных деталей перед установкой помогает получить предсказуемый результат и избежать повторной разборки двигателя.
