Тарелка сцепления с ведущей звездой для Husqvarna 137/142 BEST mod.B

Тарелка сцепления с ведущей звездой для Husqvarna 137/142

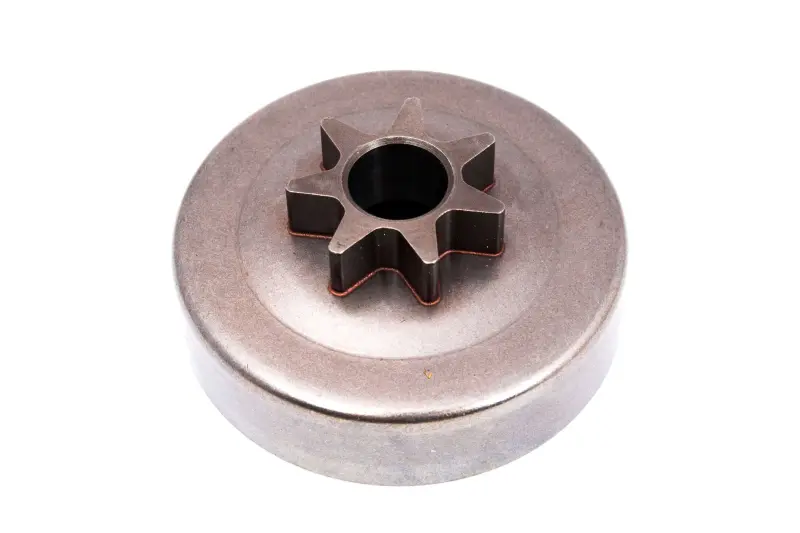

Деталь BEST в исполнении mod.B предназначена для бензопил Husqvarna 137 и 142. Она объединяет барабан сцепления и неподвижно соединенную с ним ведущую звезду. Такой узел принимает вращение от сцепления и передает его приводным звеньям пильной цепи, обеспечивая ее движение по шине. Деталь выбирают для ремонта штатного цепного привода, когда зубья установленной звезды или сам барабан достигли заметного износа.

Как работает деталь

При повышении оборотов колодки сцепления взаимодействуют с внутренней поверхностью барабана и приводят его во вращение. Вместе с барабаном вращается закрепленная на нем звезда, зубья которой входят между приводными звеньями цепи. Поэтому состояние тарелки непосредственно влияет на передачу вращения: профиль зубьев должен соответствовать цепи, а барабан — свободно располагаться на своей посадке без повреждений и недопустимого люфта.

Ведущая звезда выполнена как часть барабана, а не как отдельный съемный венец. При критическом износе зубьев меняют тарелку со звездой целиком. Конструкция имеет семь зубьев и центральное посадочное отверстие. Чашеобразная часть служит поверхностью взаимодействия со сцеплением, а наружная звезда работает с приводными звеньями цепи.

Что проверить при подборе

Основной ориентир — бензопила Husqvarna 137 или Husqvarna 142 и исполнение детали BEST mod.B. Одного совпадения марки недостаточно: в цепных приводах встречаются барабаны с неподвижной звездой и варианты под отдельный венец. Перед заказом сопоставьте тип установленного узла, число зубьев, шаг используемой цепи, форму и диаметр центральной посадки, глубину чаши и расположение фиксирующих деталей.

• Модель пилы: Husqvarna 137 или 142.
• Тип конструкции: барабан с жестко закрепленной ведущей звездой.
• Количество зубьев: семь.
• Исполнение: BEST mod.B.
• Дополнительная сверка: шаг цепи, посадочная геометрия и способ фиксации должны соответствовать узлу конкретной пилы.

Если на бензопиле ранее менялись шина, цепь или детали привода, особенно внимательно проверьте их согласованность. Шаг звезды должен совпадать с шагом цепи, а приводные звенья — правильно входить между зубьями. Несовпадающие компоненты нельзя устанавливать совместно даже при внешне близкой форме барабана.

Когда требуется замена

Ведущую звезду следует регулярно осматривать вместе с цепной гарнитурой. Поводом для замены служит чрезмерный износ зубьев. Также при разборке оценивают состояние барабана, сцепления и посадочных деталей. Неравномерные канавки на рабочих гранях зубьев, повреждение чаши, трещины, деформация или выраженный люфт требуют устранения причины до дальнейшей работы пилы. Эксплуатация новой цепи с сильно изношенной звездой ухудшает их совместную работу, поэтому состояние привода проверяют при обслуживании цепи.

Установка и контроль после ремонта

Для снятия сцепления и барабана большинству бензопил нужны специальные инструменты и практический опыт, поэтому такую операцию целесообразно поручить мастеру. Перед сборкой отдельно проверяют сцепление и опору барабана: новая тарелка не устраняет износ соседних деталей. Подшипник, шайбы, фиксатор и другие снятые компоненты устанавливают только после оценки их состояния и соответствия конкретной модификации пилы.

После сборки приводные звенья цепи должны находиться в пазу шины и правильно зацепляться с зубьями звезды. Затем регулируют натяжение по инструкции бензопилы и проверяют свободное перемещение цепи при отключенном двигателе. Эта тарелка подходит для ремонта Husqvarna 137/142 с соответствующей конструкцией привода и исполнением mod.B; окончательный выбор делают после сверки всех посадочных признаков и параметров цепной гарнитуры.
