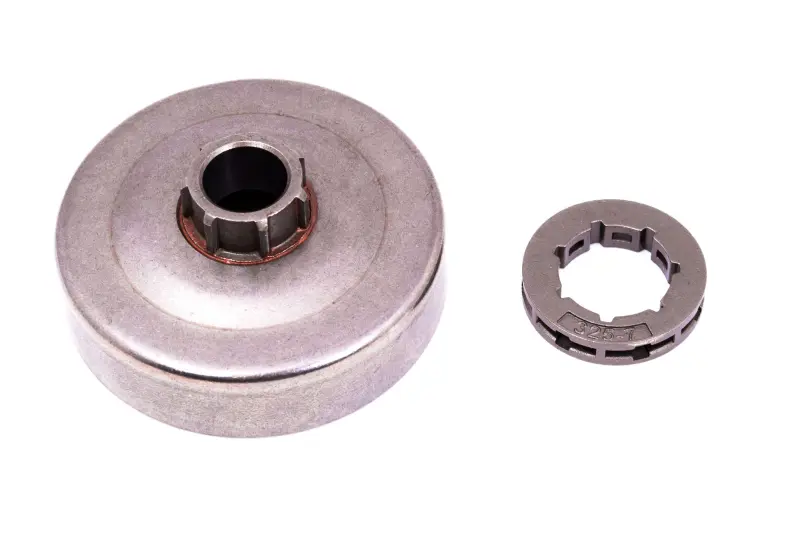

Барабан сцепления со съемным венцом для Husqvarna 137/142 BEST

Барабан сцепления со съемным венцом для Husqvarna 137/142 BEST

Комплект предназначен для ремонта привода пильной цепи бензопил Husqvarna 137 и 142. В него входят барабан сцепления и съемный ведущий венец. Деталь принимает вращение от механизма сцепления и передает его цепной гарнитуре: венец зацепляется с ведущими звеньями цепи, благодаря чему она движется по шине. Такой вариант подходит для пил, в которых применяется конструкция с отдельным венцом, устанавливаемым на профильную ступицу барабана.

Назначение и устройство

Барабан расположен между центробежным сцеплением и цепной гарнитурой. При увеличении оборотов двигателя сцепление передает вращение чашке барабана, а установленный на ступице венец приводит в движение цепь. Когда зубья венца и посадочные поверхности находятся в исправном состоянии, зацепление происходит равномерно, без характерных ударов и проскальзывания. Съемная конструкция позволяет при последующем обслуживании оценивать состояние венца отдельно от чашки и заменять изношенную деталь с учетом состояния всего сопряжения.

Комплект BEST рассчитан на применение с Husqvarna 137/142, однако модель пилы — не единственный критерий подбора. В пределах одной серии могут встречаться разные варианты цепной гарнитуры и привода. Перед установкой необходимо сопоставить новую деталь со снятым барабаном, проверить форму центральной посадки, профиль ступицы, наружные габариты чашки и способ взаимодействия с приводом масляного насоса.

Что проверить при выборе

• Модель бензопилы: заявленная совместимость — Husqvarna 137 и Husqvarna 142.
• Тип конструкции: барабан выполнен под отдельный съемный ведущий венец; венец входит в комплект.
• Параметры гарнитуры: шаг цепи и количество ведущих зубьев венца должны соответствовать установленным цепи и шине.
• Посадочные элементы: сравните диаметр центрального отверстия, профиль ступицы и общую высоту со старой деталью.
• Сопряженные детали: одновременно оцените состояние игольчатого подшипника, фиксаторов, шайб и участка привода масляного насоса.

Когда требуется замена

Осмотр барабана и венца необходим при появлении рывков во время движения цепи, постороннего шума со стороны сцепления, заметного люфта или следов неравномерной выработки. На зубьях венца не должно быть глубоких канавок, сколов и выраженной асимметрии. Чашку проверяют на деформацию, трещины, перегрев и повреждение посадочных поверхностей. Продолжение работы с изношенным венцом ухудшает зацепление с ведущими звеньями и ускоряет износ цепной гарнитуры.

Установка и обслуживание

Монтаж выполняют после очистки посадочного места от опилок и загрязнений. Венец должен полностью садиться на профиль ступицы, а барабан — располагаться без перекоса и чрезмерного осевого люфта. Перед сборкой проверяют подшипник: он должен вращаться плавно, без заедания и разрушения роликов. Изношенные фиксаторы и шайбы также заменяют, поскольку они удерживают детали в правильном положении.

После сборки следует вручную проверить свободное перемещение цепи по шине и правильность ее попадания на зубья венца, затем отрегулировать натяжение по инструкции бензопилы. Комплект подойдет для планового ремонта Husqvarna 137/142 при переходе на барабан со съемным венцом либо при восстановлении уже установленной конструкции такого типа. Точное совпадение посадки и параметров цепной гарнитуры необходимо определить до начала монтажа.
