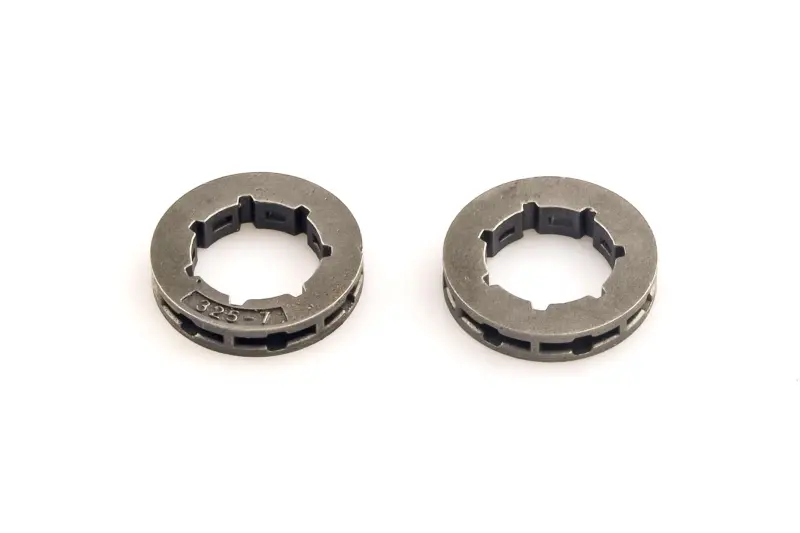

Венец привода цепи бензопилы .325″, 7 зубьев для Goodluck GL3800 BEST

Венец привода цепи .325″, 7 зубьев для Goodluck GL3800

Съемный ведущий венец предназначен для обслуживания цепного привода бензопилы Goodluck GL3800 соответствующей модификации. Деталь устанавливается на шлицевую часть барабана сцепления и передает вращение пильной цепи через ее ведущие звенья. Исполнение 325-7 рассчитано на цепную гарнитуру с шагом .325″ и имеет семь зубьев.

Назначение и работа в приводе

Во время работы двигателя барабан сцепления вращает установленный на нем венец. Зубья венца входят в зацепление с хвостовиками ведущих звеньев, направляя цепь вокруг шины. Поэтому состояние этой небольшой детали непосредственно влияет на равномерность движения гарнитуры. Изношенные канавки, сколы, выраженная овальность или неравномерная выработка нарушают правильное зацепление и могут ускорять износ цепи и направляющей шины.

Съемное исполнение позволяет обслуживать именно венец, не меняя исправный барабан сцепления. Такая конструкция применяется только с барабаном под отдельную кольцевую звездочку. Если на пиле установлена цельная ведущая звездочка, эта деталь вместо нее не подойдет без перехода на соответствующую конструкцию барабана.

Проверять венец стоит при замене цепи, появлении неровного хода, необычного шума со стороны сцепления или заметных следов от ведущих звеньев. Одновременно осматривают саму цепь, шину и посадочный профиль барабана: установка новой детали рядом с сильно изношенными сопряженными компонентами не устраняет причину неправильной работы привода.

Что сверить перед выбором

Обозначение 325-7 содержит два ключевых параметра: шаг .325″ и семь зубьев. Шаг ведущего венца должен совпадать с шагом цепи и ведомой звездочки шины. Деталь формата 3/8″, даже при таком же количестве зубьев и внешне близкой форме, не является взаимозаменяемой. Количество ведущих звеньев цепи не заменяет проверку ее шага.

• Модель пилы: Goodluck GL3800 и фактическая модификация установленного привода.
• Шаг гарнитуры: .325″ у венца, цепи и носовой звездочки шины.
• Число зубьев: семь, что соответствует обозначению 325-7.
• Тип конструкции: съемный кольцевой венец, а не цельная звездочка вместе с барабаном.
• Посадка: профиль центрального отверстия, наружный диаметр, ширина и положение венца следует сопоставить со снятой деталью.

У семейства GL3800 встречаются разные варианты цепного привода, поэтому одного названия модели недостаточно. Особенно внимательно нужно отличать исполнение .325″ от распространенного для GL3800 варианта 3/8″-7. Если прежняя деталь утрачена, параметры определяют по установленным цепи, шине и барабану сцепления.

Замена и контроль после установки

Для доступа к венцу снимают боковую крышку, цепь и шину, затем освобождают фиксирующие детали барабана в порядке, предусмотренном конструкцией пилы. Работы проводят при полностью остановленном и остывшем двигателе с исключенным случайным запуском. Перед сборкой очищают посадочное место от опилок и загрязнений, проверяют шлицы барабана, шайбу, фиксатор и игольчатый подшипник. Поврежденные сопряженные детали используют только после отдельной оценки их состояния.

Новый венец должен свободно занять штатное положение на профиле барабана без перекоса и принудительной подгонки. После обратной сборки проверяют правильную укладку ведущих звеньев в паз шины и на зубья венца, направление цепи, ее натяжение и фиксацию боковой крышки. Цепь должна перемещаться равномерно, без закусывания и чередования чрезмерно тугих и свободных участков.

Этот венец подходит для ремонта привода Goodluck GL3800 BEST при подтвержденной конфигурации .325″ на семь зубьев и совпадающей посадке барабана. Точная сверка всех сопрягаемых параметров перед монтажом помогает получить корректное зацепление и не смешать деталь с похожими венцами другого шага или профиля.
