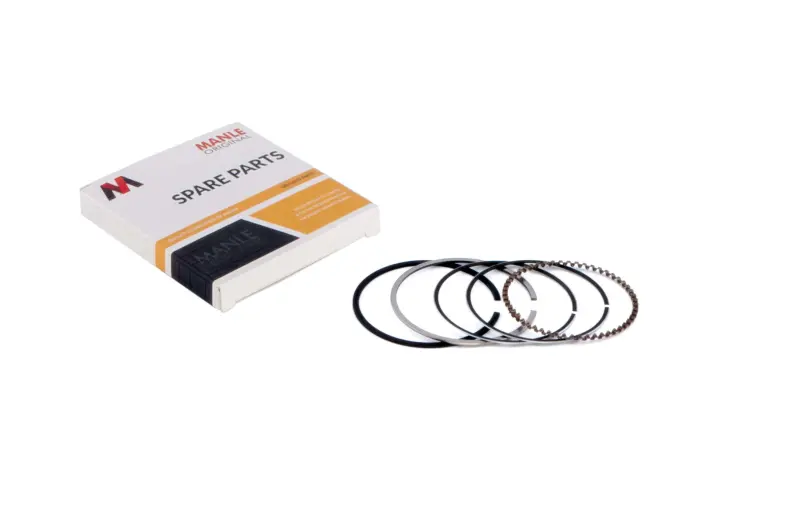

Поршневые кольца MANLE для Delta 70, STD Ø47 мм, mod.A

Поршневые кольца MANLE для Delta 70, STD Ø47 мм, mod.A

Комплект предназначен для обслуживания цилиндро-поршневой группы четырехтактных мопедных двигателей Delta объемом 70 см³. Номинальный диаметр колец составляет 47 мм, а обозначение STD указывает на стандартный размер. Эта модификация заявлена для JH70 и Viper Delta. При подборе необходимо учитывать все параметры одновременно: модель двигателя, диаметр поршня и цилиндра, размерную группу STD и исполнение mod.A.

Кольца устанавливаются в канавки поршня и работают в постоянном контакте со стенкой цилиндра. Компрессионная часть набора ограничивает прорыв газов из камеры сгорания, благодаря чему двигатель может поддерживать требуемое сжатие смеси. Маслосъемная часть распределяет масляную пленку и удаляет ее избыток со стенки цилиндра. Исправная работа этих деталей влияет на компрессию, расход масла, дымность выхлопа, устойчивость запуска и сохранение тяги под нагрузкой.

Когда требуется проверка колец

Поводом для диагностики цилиндро-поршневой группы становятся снижение компрессии, ухудшение запуска, потеря тяги, повышенный расход масла или заметная дымность. Эти признаки не указывают исключительно на кольца: похожие симптомы могут быть связаны с состоянием цилиндра, поршня, его канавок и других деталей двигателя. Поэтому перед ремонтом оценивают весь сопряженный комплект, а не заменяют кольца без проверки причин неисправности.

Новые кольца не компенсируют критический износ, овальность или повреждение рабочей поверхности цилиндра. Если цилиндр уже растачивался либо установлен ремонтный поршень, стандартный размер STD может не подойти. Фактический диаметр цилиндра и соответствие поршня выбранной размерной группе следует определить измерением. Надпись Delta 70 и объем двигателя сами по себе недостаточны для точного выбора, поскольку у техники одной серии могут встречаться разные исполнения цилиндро-поршневой группы.

Что сверить перед покупкой

• Диаметр: кольца рассчитаны на номинальный размер 47 мм.
• Размерная группа: исполнение STD выбирают для узла стандартного размера, а не для цилиндра после перехода на ремонтный диаметр.
• Тип двигателя: позиция предназначена для четырехтактных мопедных двигателей.
• Модель: заявленная применяемость включает JH70 и Viper Delta с объемом 70 см³.
• Модификация: исполнение mod.A необходимо сопоставить со старым набором и конфигурацией поршня; похожее обозначение mod.B не следует считать автоматически взаимозаменяемым.

Подготовка и установка

До сборки очищают поршневые канавки от нагара и отложений, затем проверяют их состояние, целостность перемычек поршня и поверхность цилиндра. Каждое кольцо должно свободно работать в предназначенной канавке без закусывания. Замковый зазор проверяют, предварительно установив кольцо в цилиндр, а боковой зазор — в канавке поршня. Допустимые значения берут из ремонтной документации конкретного двигателя: универсальное число для всех версий Delta использовать нельзя.

Кольца монтируют аккуратно, без чрезмерного разведения и перекручивания. Для работы предпочтителен специальный расширитель, уменьшающий риск деформации детали и повреждения поршня. Положение компрессионных и маслосъемных составляющих, их ориентацию и расположение замков выдерживают по схеме сборки двигателя или инструкции изготовителя набора. Если на деталях имеются монтажные обозначения, их учитывают при установке, не назначая направление произвольно.

После монтажа проверяют свободный ход колец в канавках и только затем собирают цилиндро-поршневую группу. Точный подбор STD Ø47 мм и предварительная оценка сопряженных поверхностей помогают устранить причину потери компрессии без установки неподходящего размера. MANLE mod.A подходит для планового ремонта Delta 70 лишь тогда, когда двигатель, поршень и цилиндр соответствуют указанным параметрам.
