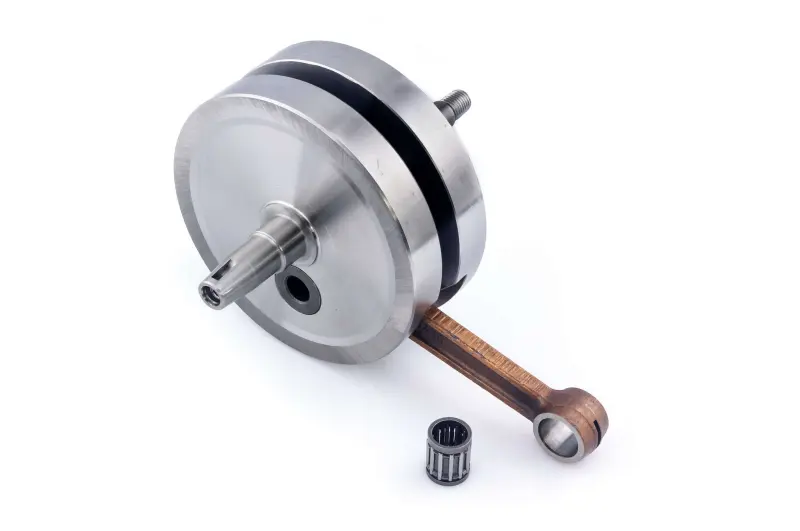

Коленвал JING Восход, сепараторный тип

Коленвал JING для мотоцикла Восход

Сепараторный коленвал предназначен для ремонта двухтактного двигателя мотоцикла Восход рабочим объемом 175 см³. Деталь входит в кривошипно-шатунный механизм: через шатун она воспринимает возвратно-поступательное движение поршня и преобразует его во вращение, необходимое для работы двигателя и передачи крутящего момента. Такой коленвал выбирают при износе штатной детали, недопустимом люфте шатуна, стуке шатунного подшипника, повреждении посадочных поверхностей или выявленном биении.

Назначение и конструкция

Конструкция объединяет две щеки коленчатого вала, коренные цапфы и установленный между щеками шатун. Сепараторный вариант рассчитан на соединение верхней головки шатуна с поршневым пальцем через игольчатую опору. Сепаратор удерживает иглы в заданном положении и направляет их движение, благодаря чему соединение работает на трении качения. При установке поршня эта опора должна свободно перемещаться без заеданий и ощутимого радиального люфта.

Коленвал работает внутри картера и опирается цапфами на коренные подшипники. От состояния и правильной установки этой детали зависят свободное вращение механизма, положение шатуна относительно цилиндра и отсутствие ударных нагрузок на сопряженные детали. Чрезмерный радиальный люфт нижней головки шатуна, металлический стук и заметное биение служат основаниями для разборки двигателя и проверки коленвала. Боковое качание шатуна само по себе оценивают вместе с установленными для конкретного двигателя допусками, а вертикальный люфт в шатунном подшипнике требует особого внимания.

Что проверить перед выбором

• Модель двигателя. Позиция предназначена для мотоцикла Восход с двухтактным двигателем класса 175 см³. Перед заказом нужно учитывать конкретную модификацию мотоцикла и ранее установленные детали.
• Тип верхней головки шатуна. Это сепараторное исполнение. Его следует сопоставить с конструкцией поршневого пальца и шатуна разобранного двигателя, поскольку вариант со втулкой отличается по устройству соединения.
• Посадочные места. Сравните форму и длину обеих цапф, резьбовые участки, конусные или иные посадочные поверхности, а также расположение сопрягаемых деталей со старым коленвалом.
• Поршневая группа. Поршневой палец должен соответствовать верхней головке шатуна и применяемому игольчатому сепаратору. Размеры соединения проверяют до начала сборки.
• Состояние соседних деталей. При разборке осматривают коренные подшипники, сальники, посадки картера, поршневой палец и поршень. Изношенные сопряжения способны вызвать люфт или затрудненное вращение даже после установки нового вала.

Рекомендации по установке

Замена требует полной разборки двигателя и разъединения половин картера. Монтаж выполняют подходящими съемниками, оправками и прессовым усилием, не передавая удары через шатун, щеки или тела качения подшипников. При запрессовке усилие прикладывают к нужному кольцу подшипника: давление через сепаратор способно повредить его. Шатун во время сборки фиксируют от неконтролируемого поворота, а посадочные поверхности очищают от загрязнений и остатков старых уплотнений.

После установки проверяют легкость вращения, отсутствие заеданий, осевое положение в картере и радиальное биение согласно ремонтным данным конкретной версии двигателя. Поршень и игольчатую опору верхней головки шатуна собирают с предусмотренной для двухтактного двигателя смазкой. До окончательной сборки также проверяют состояние шпоночных пазов, резьбы и мест установки сальников. Точный подбор и аккуратный монтаж помогают восстановить правильную геометрию кривошипно-шатунного механизма и избежать повторной разборки двигателя.
