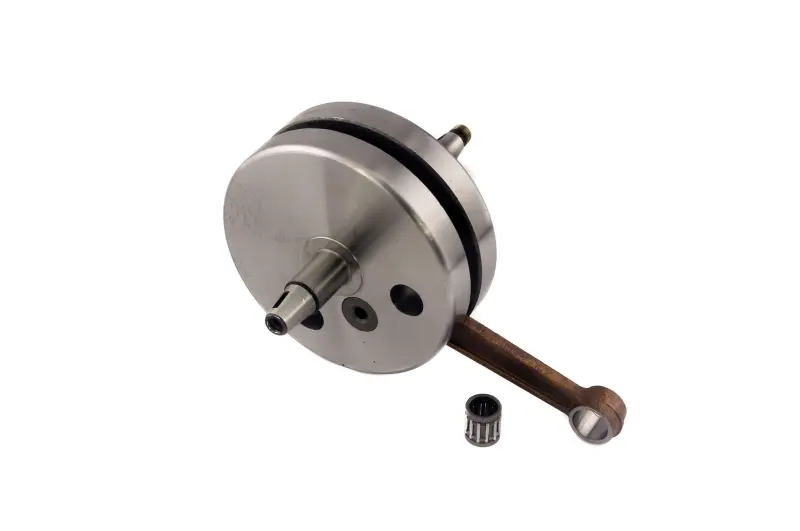

Коленвал Минск 12V старого образца с сепаратором JING

Коленвал Минск 12V старого образца с сепаратором JING

Деталь предназначена для ремонта двигателя мотоцикла Минск с 12-вольтовым исполнением и конструкцией старого образца. Коленчатый вал принимает усилие от поршня через шатун, преобразует возвратно-поступательное движение во вращение и передает крутящий момент другим механизмам двигателя. От его состояния зависят равномерность вращения, уровень вибраций и корректная работа сопряженных деталей.

Это механическая деталь двигателя: обозначение 12V служит для выбора соответствующей модификации мотоцикла и не означает подачу напряжения на сам коленвал. Исполнение старого образца необходимо учитывать отдельно, поскольку коленвалы разных поколений могут отличаться формой и длиной шеек, посадочными местами, конфигурацией концов вала и сопряжением с деталями конкретного двигателя. Название варианта также указывает на наличие сепаратора. Перед заказом следует сопоставить все конструктивные признаки со снятым коленвалом.

Что проверить при подборе

• Модификацию двигателя. Коленвал выбирают для мотоцикла Минск в исполнении 12V старого образца. Одного совпадения марки мотоцикла недостаточно, если двигатель ранее менялся или собирался из деталей разных серий.
• Геометрию обеих сторон вала. Сравните длину, форму и диаметры шеек, расположение ступеней, резьбовых участков, пазов и других мест соединения с установленными деталями.
• Посадочные места. Необходимо сверить сопряжение с подшипниками, сальниками, ротором и приводными деталями. Точные размеры следует снимать с старой детали либо проверять по технической документации конкретного двигателя.
• Шатунную часть. Сопоставьте длину и положение шатуна, размеры его верхней головки и вариант применения сепаратора. Эти параметры должны соответствовать поршневой группе.
• Состояние сопряженных деталей. При разборке оценивают подшипники, сальники, посадки в картере и детали, устанавливаемые на концы вала. Износ этих компонентов нельзя устранять установкой нового коленвала без проверки причины повреждения.

Когда требуется замена

Основанием для диагностики служат заметное биение, износ шеек и посадок, повреждение соединительных участков, увеличенный люфт шатуна, металлический стук или вибрация двигателя. Похожие признаки могут возникать и из-за подшипников, поршневой группы либо посадок картера, поэтому решение о замене принимают после разборки и измерений. Коленвал нельзя оценивать только по внешнему виду: важны фактическое биение, состояние поверхностей и допустимые зазоры.

Установка и контроль после ремонта

Монтаж предусматривает разборку двигателя и точное центрирование вала в картере. Перед сборкой очищают внутренние полости, проверяют свободное движение шатуна и осматривают все поверхности, контактирующие с подшипниками и уплотнениями. Запрессовку и стяжку половин картера выполняют без ударной нагрузки на шатун и щеки коленвала. Способ установки, усилия затяжки и допустимые зазоры выбирают по руководству для конкретной модификации двигателя.

После сборки вал должен вращаться свободно, без заеданий и заметного бокового смещения. Затем проверяют правильность установки связанных механизмов и выполняют пробный запуск с контролем постороннего шума и вибраций. Точный подбор версии старого образца и аккуратный монтаж помогают восстановить штатную передачу усилия от поршневой группы и избежать повторной разборки двигателя.
