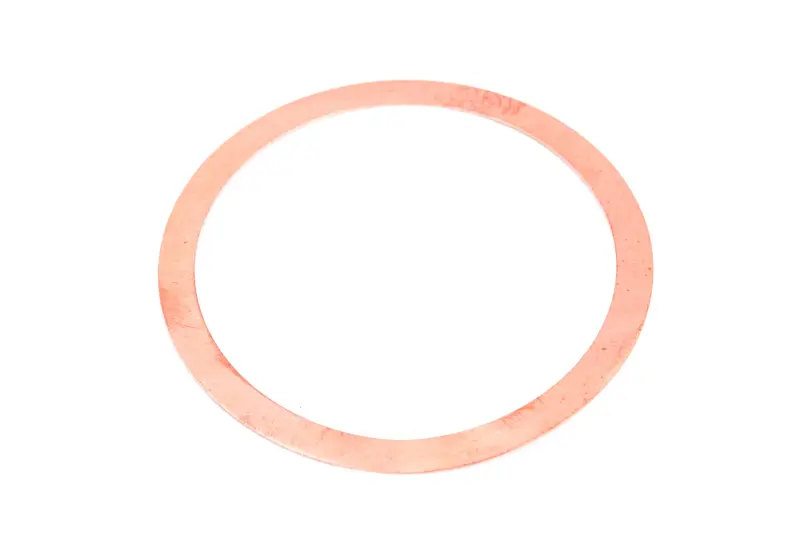

Прокладка головки цилиндра ИЖ Юпитер медная JING

Медная прокладка головки цилиндра JING для ИЖ Юпитер

Прокладка устанавливается в соединении головки и цилиндра двигателя мотоцикла ИЖ Юпитер. Ее задача — уплотнить стык вокруг камеры сгорания, чтобы давление газов не уходило через плоскость соединения. Исправное уплотнение необходимо для сохранения компрессии, уверенного запуска и ровной работы двигателя. Деталь относится к прокладкам поршневой группы и предназначена для двухтактных двигателей ИЖ Юпитер объемом 350 см³.

Прокладка изготовлена из меди и выполнена в форме плоского замкнутого кольца. При правильной затяжке головки медь прилегает к сопрягаемым поверхностям и помогает перекрыть их небольшие микронеровности. Хорошая теплопроводность материала способствует передаче тепла между соприкасающимися деталями. Эти свойства особенно важны в зоне, которая испытывает нагрев и давление при каждом цикле работы двигателя.

Когда требуется замена

Проверить состояние прокладки стоит при снятии головки цилиндра, падении компрессии или появлении следов прорыва газов по стыку головки и цилиндра. Поводом для замены также служат прогар, разрыв, выраженная деформация, смятие кромки либо повреждение поверхности кольца. Эксплуатация с негерметичным соединением может сопровождаться затрудненным запуском, нестабильной работой двигателя и загрязнением наружной части цилиндра продуктами прорыва газов.

После разборки оценивают не только саму прокладку. Плоскости головки и цилиндра должны быть чистыми, без приставших фрагментов прежнего уплотнения, глубоких рисок и заметных повреждений в зоне прилегания. Новая деталь не устранит дефекты сопрягаемых поверхностей, поэтому состояние посадочного места напрямую влияет на результат ремонта.

Как подобрать прокладку

• Модель техники: исполнение предназначено для мотоциклов ИЖ Юпитер.
• Тип детали: кольцевая прокладка стыка головки и цилиндра, а не прокладка основания цилиндра или картера.
• Материал: медь; при подборе не следует заменять ее вариантом из другого материала без учета требований конкретной модификации двигателя.
• Геометрия: перед установкой сопоставляют внутренний и наружный диаметры, толщину и контур новой детали со снятой прокладкой и посадочным местом.

Название ИЖ Юпитер охватывает несколько модификаций мотоцикла, поэтому одной общей принадлежности к модели недостаточно для безошибочного выбора. Особенно внимательно нужно проверять геометрию, если двигатель ранее ремонтировали, меняли цилиндр или головку. Кольцо должно располагаться ровно, не выступать в камеру сгорания и полностью перекрывать предусмотренную производителем уплотняемую зону.

Рекомендации по установке

Монтаж выполняют на очищенные и проверенные сопрягаемые поверхности. Прокладку укладывают без перекоса и смещения относительно цилиндра, после чего головку устанавливают аккуратно, чтобы не сдвинуть кольцо. Крепеж затягивают равномерно, в последовательности и с моментом, указанными в руководстве для конкретной версии двигателя. Чрезмерное или неравномерное усилие способно деформировать головку, смять прокладку и снова нарушить герметичность.

После сборки контролируют соединение во время первого запуска и последующей работы двигателя: на стыке не должно быть следов прорыва газов, а мотор должен сохранять нормальную компрессию. Такая проверка помогает вовремя заметить неправильную посадку или проблему с плоскостями. Медная прокладка JING подходит для планового ремонта поршневой группы ИЖ Юпитер, когда требуется восстановить плотное соединение головки с цилиндром без изменения конструкции двигателя.
