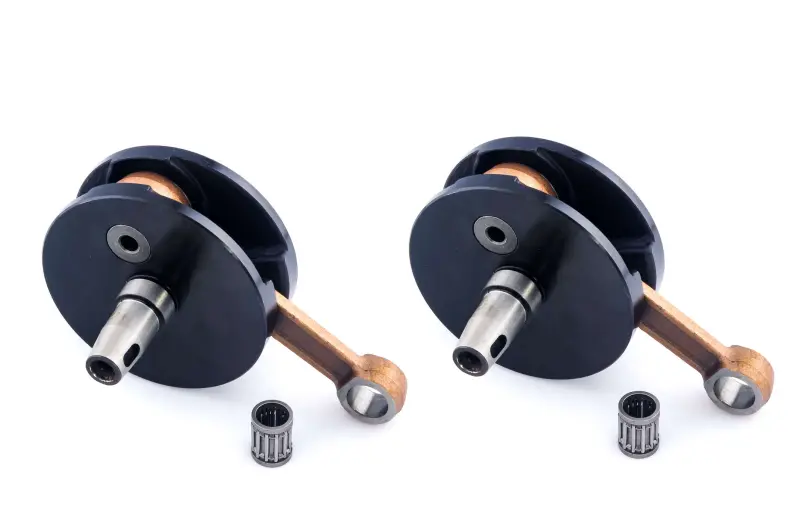

Комплект коленвалов ИЖ Юпитер с сепараторами, пара JING

Комплект коленвалов ИЖ Юпитер с сепараторами JING

Парный комплект предназначен для ремонта двухцилиндрового двухтактного двигателя мотоцикла ИЖ Юпитер объемом 350 см³. В него входят левый и правый коленчатые валы исполнения с игольчатыми сепараторами верхних головок шатунов. Такое решение подходит для восстановления кривошипно-шатунного механизма при износе посадочных поверхностей, появлении люфта, стука, повышенной вибрации или повреждении одного из старых валов.

Двигатель ИЖ Юпитер имеет два отдельных коленчатых вала, которые при сборке соединяются выносным маховиком. Каждый вал принимает усилие от поршня через шатун и преобразует возвратно-поступательное движение во вращение. Поэтому состояние обеих деталей влияет на плавность работы двигателя, положение шатунов, правильное вращение сопряженных механизмов и отсутствие посторонних шумов. Формат «пара» позволяет одновременно заменить левую и правую части, не подбирая каждую из них как отдельную товарную позицию.

Исполнение с сепараторами

Игольчатые сепараторы устанавливаются в верхних головках шатунов и работают совместно с поршневыми пальцами. При подборе необходимо учитывать именно этот вариант конструкции: на ранних двигателях семейства встречались другие исполнения опоры верхней головки шатуна. Если мотор ранее ремонтировался или в него уже устанавливались детали от другой модификации, ориентироваться только на название мотоцикла недостаточно. Следует проверить тип старых коленвалов, посадку поршневых пальцев и соответствие поршневой группы варианту с игольчатыми подшипниками.

Что проверить перед установкой

• Модель двигателя. Комплект рассчитан на двухцилиндровый мотор ИЖ Юпитер; для одноцилиндровых двигателей ИЖ Планета он не предназначен.
• Исполнение верхней головки шатуна. Поршневые пальцы и поршни должны допускать установку применяемых игольчатых сепараторов.
• Сопряжение с выносным маховиком. Полуоси обоих валов должны правильно соединяться с маховиком двигателя, шпонками и стяжным креплением.
• Состояние сопутствующих деталей. До сборки проверяют коренные подшипники, уплотнения, шпонки, маховик, поршневые пальцы и посадочные места картера.
• Свободное вращение. После монтажа контролируют отсутствие заеданий, ненормального осевого смещения, касания шатунов о щеки и заметного биения.

Замена коленвалов требует разборки двигателя и разъединения половин картера. При демонтаже снимают выносной маховик, а при обратной сборке устанавливают левый и правый валы в соответствующие кривошипные камеры, совмещают соединение с маховиком и выдерживают необходимые зазоры между щеками и стенками картера. Ошибка при центровке или затяжке соединения способна вызвать тугое вращение, вибрацию и ускоренный износ подшипников.

Перед монтажом новые детали очищают от консервационных загрязнений и осматривают посадочные поверхности, резьбы, шпоночные пазы и шатунные соединения. Сепараторы устанавливают с чистыми поршневыми пальцами и достаточной смазкой, предусмотренной технологией сборки двухтактного двигателя. Удары по полуосям, щекам и шатунам недопустимы: запрессовку и регулировку выполняют подходящей оснасткой, не передавая нагрузку через подшипники.

Комплект JING выбирают для капитального ремонта двигателя, когда восстановление старых коленвалов нецелесообразно либо требуется заменить обе стороны кривошипного механизма одновременно. До окончательной сборки полезно сопоставить геометрию соединительных участков со снятыми деталями и проверить состояние выносного маховика. Если нет инструмента для разборки картера, измерения биения и контроля посадок, установку стоит поручить мастеру, знакомому с двигателями ИЖ Юпитер.
