Алюминиевая прокладка головки цилиндра УРАЛ JING

Алюминиевая прокладка головки цилиндра УРАЛ JING

Прокладка предназначена для ремонта двигателя мотоцикла УРАЛ и устанавливается непосредственно между цилиндром и его головкой. В этом соединении она уплотняет плоскости деталей вокруг камеры сгорания, помогает удерживать компрессию и препятствует прорыву горячих газов наружу через стык. Такое уплотнение требуется при сборке цилиндро-поршневой группы после снятия головки, а также при устранении последствий прогара, деформации или потери плотности старой прокладки.

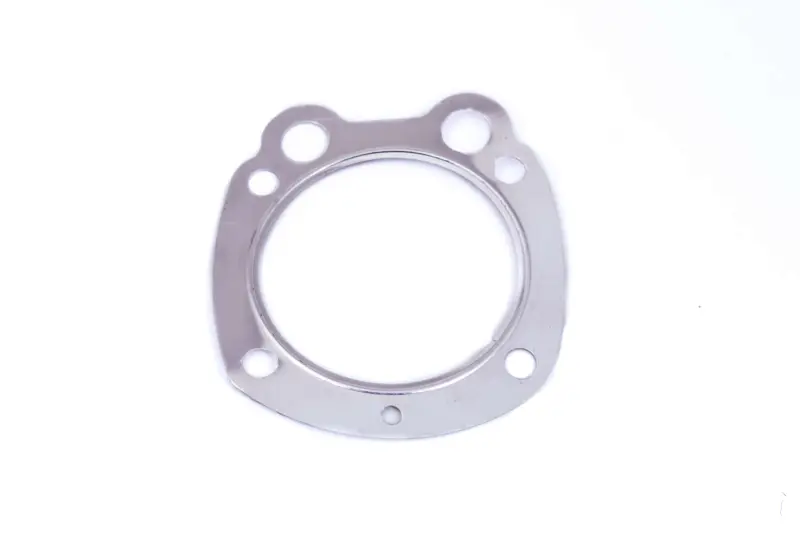

Деталь изготовлена из алюминия и выполнена в виде плоской фигурной пластины. Конструкция включает крупное центральное отверстие под цилиндр и расположенные по контуру крепежные и технологические отверстия. При установке все элементы контура должны точно совпасть со шпильками, каналами и посадочной поверхностью конкретного двигателя. Смещение прокладки, перекрытие отверстия или несоответствие внешней формы не позволяют получить равномерный прижим головки.

Что проверить при подборе

Обозначение УРАЛ указывает на назначение детали, однако перед заказом необходимо учитывать модель и исполнение установленного двигателя. Для надежного подбора сравните новую прокладку со снятой деталью и конфигурацией цилиндра: важны диаметр и положение центрального проема, общий наружный контур, количество отверстий, их диаметр и взаимное расположение. Совпадение только одного центрального отверстия недостаточно — вся фигурная часть должна укладываться на привалочную плоскость без выступов внутрь цилиндра и без перекрытия предусмотренных каналов.

• Место установки: стык головки и цилиндра двигателя мотоцикла УРАЛ.
• Назначение: уплотнение камеры сгорания и поддержание плотного соединения деталей цилиндро-поршневой группы.
• Материал: алюминий.
• Конструкция: плоская фигурная прокладка с центральным проемом и несколькими отверстиями по контуру.
• Марка: JING.

Подготовка и установка

Перед монтажом головку и цилиндр очищают от фрагментов прежнего уплотнения и нагара в зоне стыка. Посадочные плоскости должны быть чистыми, без заусенцев, глубоких рисок и следов прогара. Остатки старого материала снимают аккуратно, чтобы не повредить поверхность. Если на головке или цилиндре есть заметная выработка, дорожка от прорыва газов либо нарушение плоскостности, одной установки новой прокладки может быть недостаточно: состояние сопрягаемых деталей следует проверить до сборки.

Прокладку располагают без перекоса, совмещая центральный проем и все отверстия с соответствующими участками двигателя. Головку устанавливают осторожно, не сдвигая уплотнение со своего положения. Крепеж затягивают равномерно, в последовательности и с моментом, предусмотренными руководством именно для установленной модификации двигателя. Универсальное значение момента использовать не следует, поскольку конструкция крепления и требования разных исполнений могут отличаться. Применение дополнительных составов также определяют по ремонтной документации двигателя.

Когда требуется замена

Поводом проверить прокладку служат следы прорыва газов в районе стыка, нагар на наружной кромке соединения, ослабление компрессии или обнаруженный прогар после демонтажа головки. При разборке оценивают не только само уплотнение, но и равномерность его прижима. Локально продавленный или потемневший участок может указывать на неплотное прилегание либо дефект посадочной поверхности. После сборки контролируют чистоту стыка и отсутствие новых следов прорыва. Правильное совпадение геометрии и аккуратная подготовка плоскостей позволяют прокладке выполнять основную задачу — сохранять плотность соединения головки с цилиндром во время работы двигателя.
