Гильза цилиндра двигателя 195N 15 л.с., Ø95 × 175 мм

Гильза цилиндра для двигателя 195N мощностью 15 л.с.

Гильза предназначена для ремонта цилиндро-поршневой группы двигателя 195N, применяемого на мотоблоках и другой малой сельскохозяйственной технике. Она образует цилиндрическую поверхность, внутри которой перемещаются поршень и поршневые кольца. Исправное состояние этой поверхности необходимо для правильной работы колец, удержания компрессии и равномерного распределения смазки во время движения поршня.

Эта модификация рассчитана на номинальный диаметр цилиндра 95 мм и имеет высоту 175 мм. В обозначении товара также указаны наружные размеры 117 и 111 мм. Эти параметры относятся к посадочной геометрии гильзы и обязательны для подбора: у деталей для двигателя 195N встречаются исполнения высотой 170 и 175 мм, а также варианты с другими наружными диаметрами. Одного совпадения модели двигателя недостаточно — перед заказом необходимо сопоставить весь набор размеров.

Назначение и конструкция

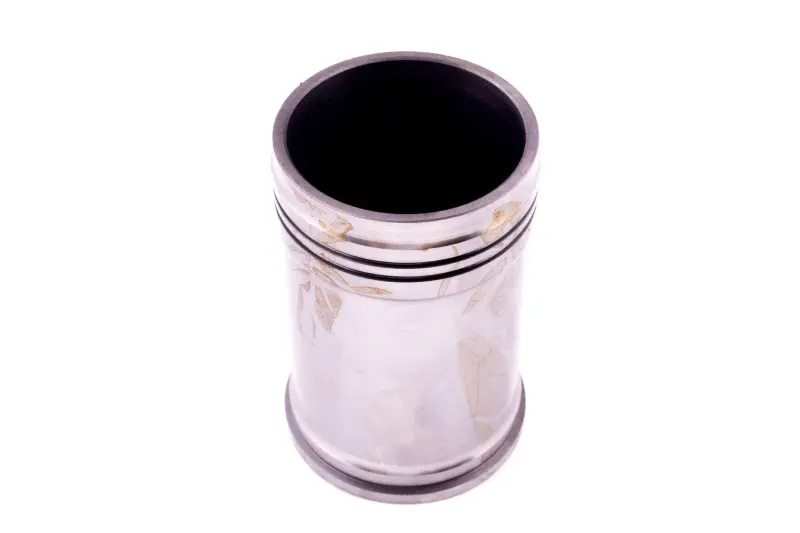

Деталь выполнена как полая цилиндрическая втулка с буртом и кольцевыми канавками возле одного из торцов. Такая форма соответствует месту установки гильзы в блоке двигателя. Внутренний диаметр 95 мм задает размер цилиндра, а наружные поверхности и бурт участвуют в ее размещении относительно посадочного места. Гильза используется при восстановлении двигателя, когда состояние прежней детали уже не позволяет поршневой группе нормально выполнять свою функцию.

Причиной замены могут стать задиры, выраженная выработка, повреждения внутренней поверхности или отклонение цилиндра от правильной круглой формы. Такие дефекты ухудшают прилегание поршневых колец, способствуют снижению компрессии и ускоряют износ сопряженных деталей. Решение о замене принимают после разборки и измерения цилиндра: следы эксплуатации оценивают вместе с состоянием поршня, колец и посадочного места в блоке.

Основные параметры

• Модель двигателя: 195N.
• Заявленная мощность модификации: 15 л.с.
• Внутренний диаметр: 95 мм.
• Высота: 175 мм.
• Наружные размеры для подбора: 117 и 111 мм.
• Тип детали: гильза цилиндра для цилиндро-поршневой группы.

Как проверить совместимость

Сначала уточните обозначение двигателя на технике. Затем измерьте снятую гильзу штангенциркулем или другим подходящим измерительным инструментом: сравните внутренний диаметр, общую высоту, наружные диаметры ступеней и размеры бурта. Следует учитывать не только номинальные 95 мм, но и высоту 175 мм, а также значения 117 и 111 мм. Особенно внимательно проверяйте высоту, поскольку в продаже присутствуют внешне близкие версии 195N высотой 170 мм.

Не следует подбирать деталь только по мощности мотоблока или общему виду. Обозначение 195N встречается у нескольких размерных вариантов гильзы, поэтому окончательное решение принимают по фактической геометрии разобранного двигателя. Если старая деталь деформирована или сильно изношена, контрольные размеры дополнительно сверяют с посадочными местами блока и ремонтными данными конкретного двигателя.

Установка при ремонте двигателя

Перед монтажом очищают и проверяют посадочное место, исключают загрязнения и повреждения, способные помешать правильному размещению новой гильзы. Одновременно оценивают состояние поршня и колец: установка новой цилиндрической поверхности не устраняет износ других деталей поршневой группы. После сборки необходимо проконтролировать свободное перемещение поршня, предусмотренные двигателем зазоры и правильность установки уплотняющих деталей.

Гильза Ø95 × 175 мм подходит для ремонта только той версии двигателя 195N, у которой совпадают все присоединительные размеры. Точная предварительная проверка помогает избежать установки близкой по виду, но отличающейся по высоте или наружной геометрии детали.
