Реле-регулятор зарядки мотоблока 175N/180N, 7/9 л.с., mod:B

Реле-регулятор зарядки для мотоблока 175N/180N

Деталь предназначена для системы зарядки мотоблоков с двигателями 175N и 180N мощностью 7 или 9 л.с. Исполнение mod:B следует учитывать при подборе: даже у запчастей для одной серии двигателей могут различаться корпус, расположение креплений, количество проводов и способ подключения. Правильно выбранный регулятор работает вместе с генератором и аккумулятором, поддерживая подходящий режим питания бортового электрооборудования во время работы двигателя.

Реле-регулятор принимает энергию от генератора, преобразует ее для зарядки аккумулятора и ограничивает рост напряжения. Исправная деталь помогает аккумулятору восполнять заряд, а подключенным потребителям — работать без резких изменений питания при изменении оборотов двигателя. Это особенно важно для мотоблока с электростартером, освещением или другими штатными потребителями, зависящими от генератора и аккумуляторной батареи.

Конструкция и подбор исполнения

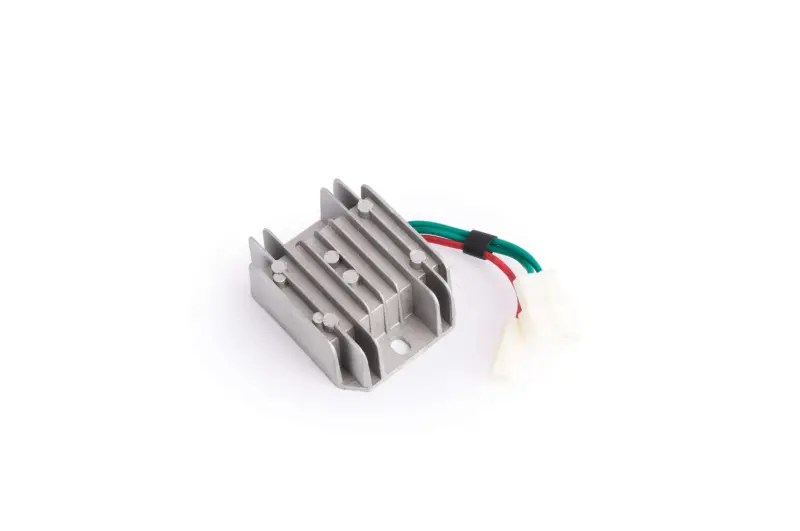

Корпус выполнен с выраженными охлаждающими ребрами и двумя монтажными отверстиями. От корпуса выходит трехпроводной жгут: два зеленых провода и один красный. Такая компоновка позволяет отличить вариант mod:B от внешне похожих регуляторов, однако назначать контакты только по цвету проводов нельзя — подключение должно соответствовать штатной схеме конкретного мотоблока.

Перед заказом сопоставьте обозначение двигателя — 175N либо 180N — и заявленную мощность 7/9 л.с. Затем сравните старую деталь по форме корпуса, расположению двух крепежных отверстий, количеству проводов, цветовой схеме жгута, длине выводов и типу ответных соединений. Обозначение mod:B также должно совпадать с требуемым исполнением. Такая проверка особенно полезна, если на технике ранее меняли генератор, проводку или сам регулятор.

Когда требуется проверка системы зарядки

• аккумулятор перестал восполнять заряд во время работы двигателя;
• напряжение заметно меняется вместе с оборотами или выходит за норму, указанную производителем техники;
• освещение работает нестабильно, хотя лампы, контакты и проводка исправны;
• корпус старого регулятора перегревается, а соединения имеют следы окисления или подгорания;
• после проверки аккумулятора, генератора и проводов неисправность локализована в регуляторе.

Эти признаки не всегда означают поломку именно реле-регулятора. Слабая зарядка также возникает из-за разряженного или изношенного аккумулятора, повреждения проводки, плохого контакта массы, окисленных соединений либо неисправности генератора. До замены полезно измерить напряжение на аккумуляторе при остановленном и работающем двигателе, проверить целостность проводов и надежность всех соединений.

Рекомендации по установке

Монтаж выполняют при остановленном двигателе и отключенном аккумуляторе. Регулятор закрепляют штатным способом без перекоса корпуса, после чего соединяют провода строго по схеме техники. Контакты должны быть чистыми и плотно зафиксированными, а жгут — проложен вдали от горячих деталей, острых кромок и подвижных механизмов. Нельзя соединять выводы только по совпадению цветов, если распиновка старой и новой детали предварительно не проверена.

После установки контролируют зарядку на разных оборотах и проверяют, не нагреваются ли соединения. Реле-регулятор 175N/180N mod:B подходит для ремонта штатной системы зарядки при полном совпадении двигателя и конструктивного исполнения. Тщательное сравнение старой детали до монтажа помогает исключить ошибку между несколькими версиями регуляторов, предлагаемых для одинаковых семейств мотоблоков.
