Внутренний защитный кожух маховика 168F/170F (6,5/7 л.с.) DIGGER

Внутренний защитный кожух маховика 168F/170F DIGGER

Деталь предназначена для установки в зоне маховика бензиновых двигателей 168F и 170F мощностью 6,5 и 7 л.с., применяемых на мотоблоках. Это именно внутренний защитный кожух, а не маховик в сборе: он занимает собственное место рядом с вращающимися деталями и используется при восстановлении штатной конфигурации двигателя. Такая запчасть нужна, если установленный кожух деформирован, поврежден, потерян при разборке либо не может быть надежно закреплен после предыдущего ремонта.

Конструкция и назначение

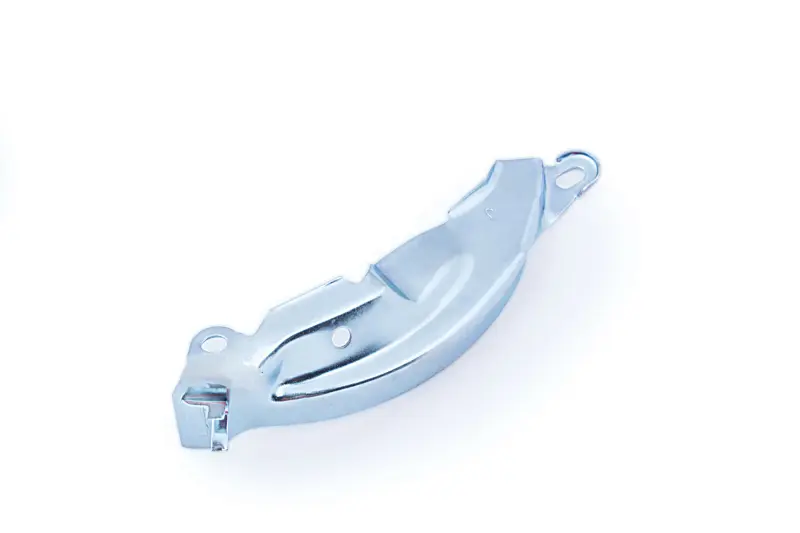

Кожух выполнен в виде профилированной детали с формованными изгибами, продольными углублениями, крепежными проушинами и отверстиями. Его форма рассчитана на размещение внутри соответствующего участка двигателя. Рельеф придает детали требуемую конфигурацию и позволяет ей располагаться относительно соседних компонентов без самовольной подгонки. На одном краю предусмотрен отогнутый участок, на противоположной стороне расположена вытянутая крепежная проушина. Дополнительные круглые отверстия служат точками позиционирования и фиксации.

Защитный кожух не выполняет функции самого маховика, не накапливает инерцию и не заменяет крыльчатку, стартер или наружный корпус. Его задача связана с закрытием внутренней зоны маховика и сохранением предусмотренного расположения деталей в этой части двигателя. Поэтому при ремонте важно заказывать кожух отдельно от маховика и других компонентов системы запуска.

Как проверить совместимость

Основные ориентиры для подбора — обозначение двигателя 168F или 170F, мощность 6,5 либо 7 л.с. и внутреннее исполнение кожуха. Одного внешнего сходства недостаточно: двигатели и установленное оборудование могут иметь разные модификации. Перед установкой сопоставьте старую деталь с новой по общей форме, направлению изгибов, расположению проушин, количеству отверстий и расстояниям между точками крепления. Также проверьте, с какой стороны размещался кожух и какие детали находились рядом с ним.

Не следует путать эту позицию с крупным наружным кожухом маховика, корпусом ручного стартера или плоской защитной крышкой другой конфигурации. Внутренняя деталь имеет вытянутую изогнутую форму и несколько разнесенных крепежных участков. Если прежний кожух отсутствует, ориентироваться нужно на модель двигателя, расположение штатных креплений и конфигурацию посадочной зоны.

Установка при ремонте

До монтажа очистите место крепления и проверьте состояние резьбы, крепежа и прилегающих компонентов. Кожух должен занимать свое положение без сильного изгибания, растачивания отверстий или принудительного смещения. Сначала совместите все точки крепления, затем равномерно зафиксируйте деталь. Перекос способен изменить зазоры рядом с вращающимися частями, поэтому после сборки необходимо убедиться, что кожух установлен устойчиво и нигде не соприкасается с маховиком.

Замена оправдана при трещинах возле отверстий, заметной деформации, разрывах металла, ослаблении крепежных участков или следах касания вращающихся деталей. Поврежденный кожух не стоит выправлять многократно: нарушенная геометрия затрудняет правильное позиционирование. При подборе для мотоблока сверяйте прежде всего модификацию двигателя и исполнение снятой детали — это надежнее, чем ориентироваться только на мощность техники или ее торговое название.
